Esta capa es la capa que dibuja la terminal,con sus distintas partes,base,mar , carriles,...

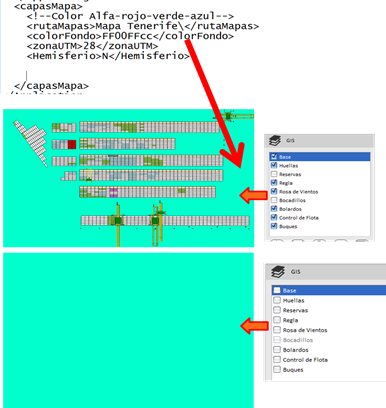

Si no existiese esta capa las siguientes capas estaría sobre un fondo de un color determinado por la propiedad , <colorFondo>FF00FFcc</colorFondo> del fichero de configuración

Por tanto, sin no tenemos ningún fichero que dibuje la terminal,sería indiferente tener la capa Base seleccionada o no, porque como ya hemos dicho la base estaría compuesta por una superficie lisa y unicolor

Sin ningún fichero descriptivo

Veamos como variaría visualización de la terminal según le pongamos unos elementos u otros

tenemos que tener cuidado con el orden que ponemos para cargar los ficheros

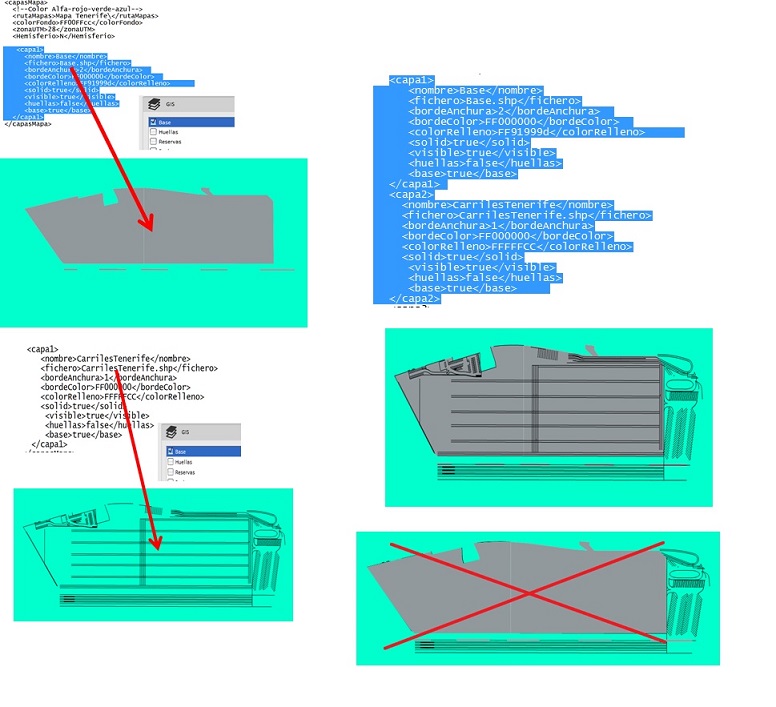

Distintos ficheros

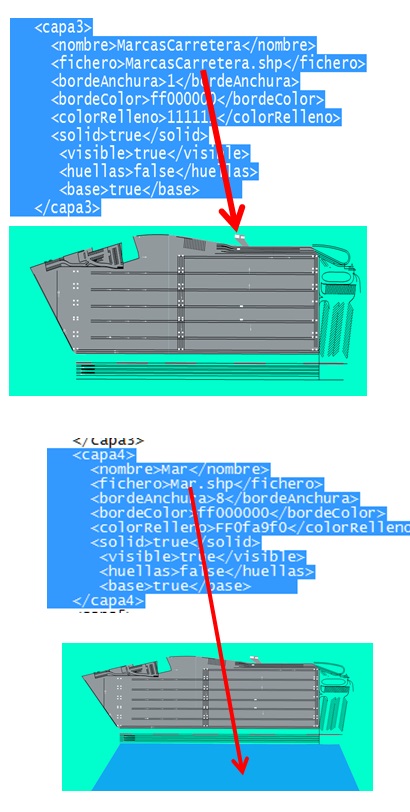

Y podemos ir añadiendo más capas de fichero y por tanto más detalles de la estructura de la terminal.

Y seguimos sumando ficheros

Por tanto,en este momento tenemos una terminal descripta con 4 ficheros *.shp que dibujan las distintas partes de la misma.Tenemos más información sobre estés ficheros en el apartado en el que se habla del fichero de configuración

Con este tipo de configuración no tenemos ninguna información importante para nuestra actividad

La capa de huellas junto con la del control de flota son las más importantes de este herramienta ya que con ambas capas obtenemos prácticamente la totalidad de la actividad presente en la terminal.

Partimos de que tenemos está capa creada y las huellas vacías, es decir que tenemos bloques de calles y pilas.Para tener más información de lo qué es y cómo se crean las huellas hemos de dirigirnos al apartado de Mapa >Crear y Borrar bloques.

Como en este apartado lo importante son la huellas de la terminal, analicemos esa capa por separado sin ninguna otra.

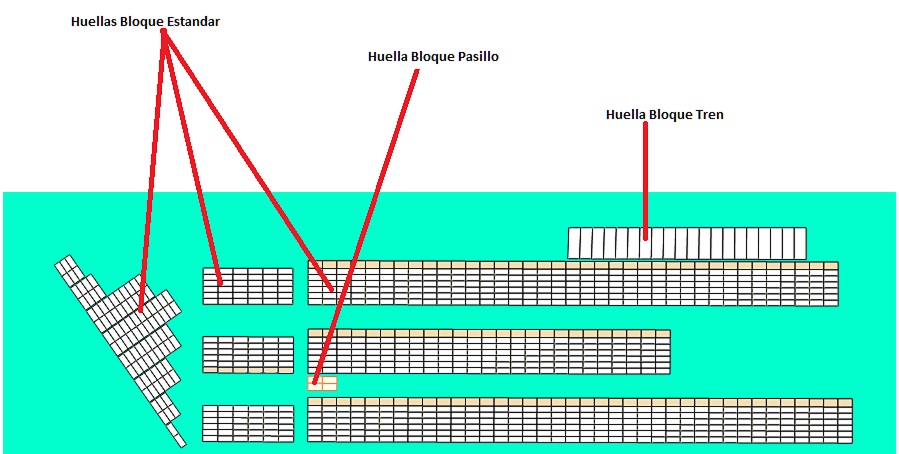

Tipos de Huellas

2.1. Tipos de huellas

Lo primero que debemos de saber es que existen tres tipos de huellas, vamos a ver como se representaría completamente vacías.

2.1.1. Standar

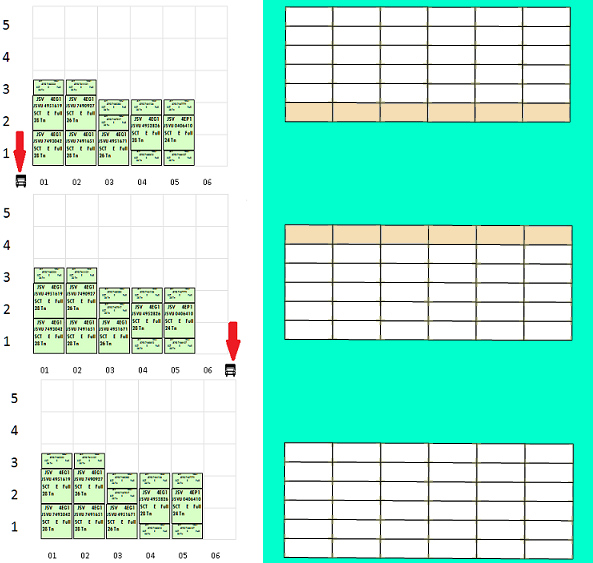

Esta es la huella más común en todas las terminales , y se dibuja como una malla de rectángulos de fondo blanco que representan el plano de al planta de los distintos bloques de calles (Los bloques de las calles vistos desde arriba).En donde cada rectángulo representa las pilas de esas calles vista desde arriba.

Pero, dentro de estas huellas existe una variante que es las huellas con carril para camión, el cual, se representa con una fila de esta malla coloreada.

Huella estándar con y sin camión

2.1.2. Tren

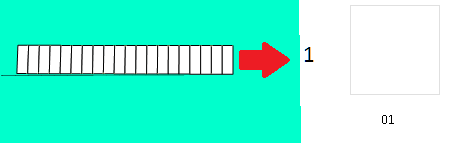

Esta huella tiene la peculiaridad de que su máximo de altura y su máximo de andana es la unidad.Por tanto , no cabe otra representación que no sea una malla de una sola fila de rectángulos de fondo blanco

Huella tren

2.1.3. Pasillo

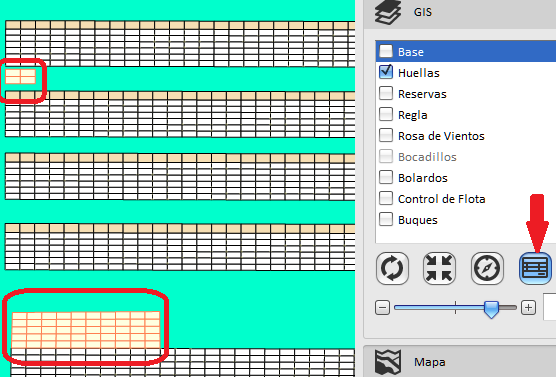

En principio,el pasillo es un lugar de la terminal dónde los contenedores no pueden ser dejados, o si se hace, es durante un breve periodo de tiempo.Por eso,cuando hablamos de la capa de huellas podemos añadir a los pasillos con solo presionar el botón "Visualizar Pasillos", y como podemos ver la representación de un pasillo es igual que la de una huella estándar solo que el color de fondo es amarillo palo y las lineas del mallado rojo

Huellas Pasillo

2.2. Colores de las huellas

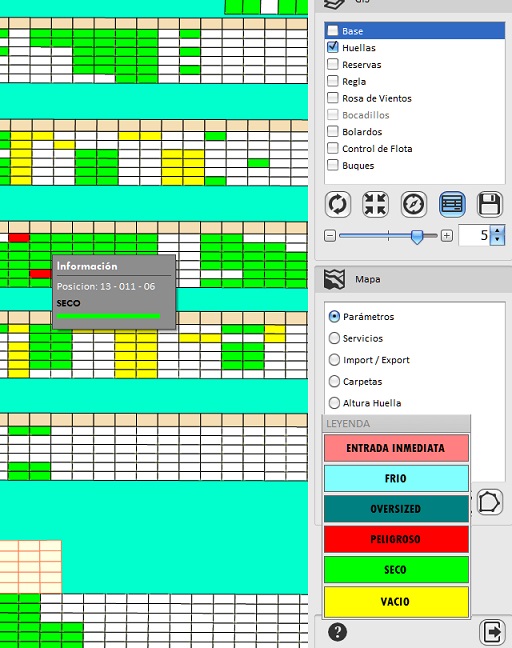

Los colores de las huellas dependen del modo de uso del mapa y los contenedores que en ella existen. Para saber que representa cada cosa lo que debemos de images/hacer es fijarnos en la leyendas fijas y flotantes.Para saber más sobre este tema debemos de ir a Mapa de la terminal > Leyendas

Información en huellas

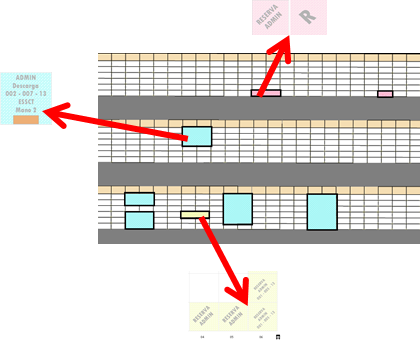

La capa de las reservas nos proporciona información de dónde se encuentran las reservas y los colores de las mismas nos hablan del tipo de reserva que estamos viendo.

Capa de las reservas

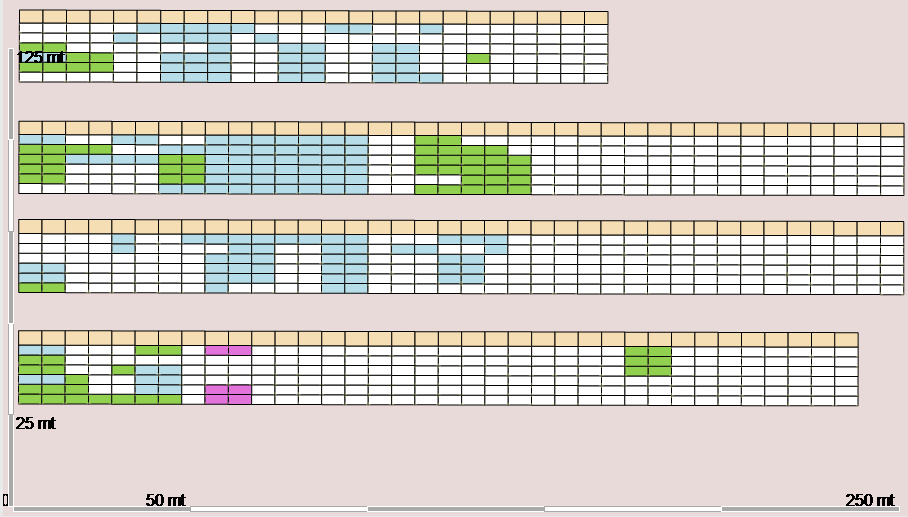

Nos proporcionan la escala a la que estamos trabajando

Reglas

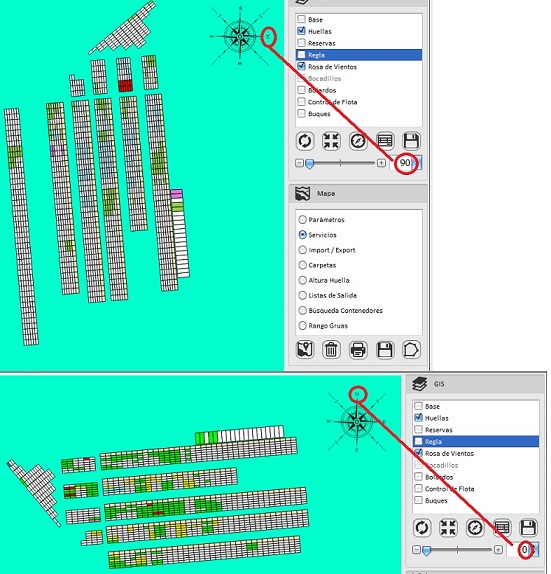

Nos proporciona la orientación de la terminal con respecto a los puntos cardinales.

Rosa de vientos

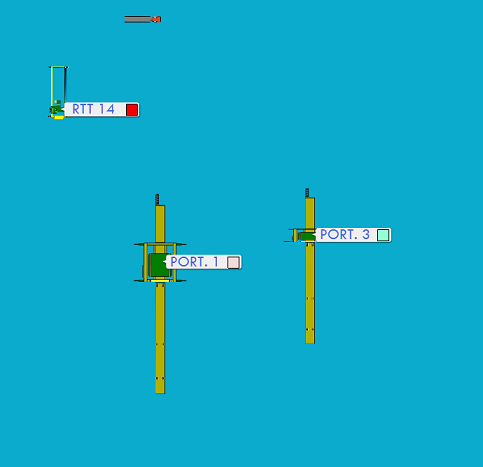

La capa de los bocadillos esta íntimamente relacionada con la capa del control de flota, porque se trata de los bocadillos que etiquetan a las grúas que están activas en la terminal, es más si la capa del control de flota no esta activada no podemos activar la de los bocadillos.

Bocadillos de las Grúas

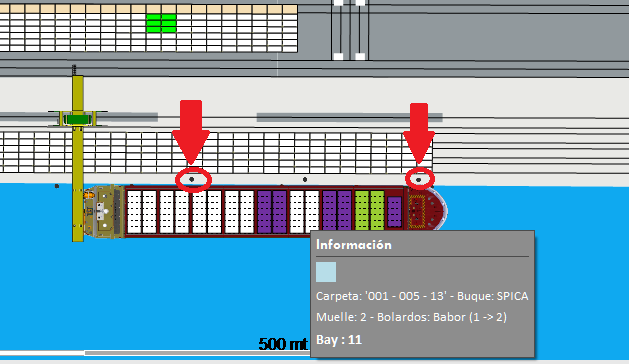

Esta capa es importante sobre todo cuando hay actividad marítima, nos proporciona los puntos de amarre de los barcos

Capa de bolardos

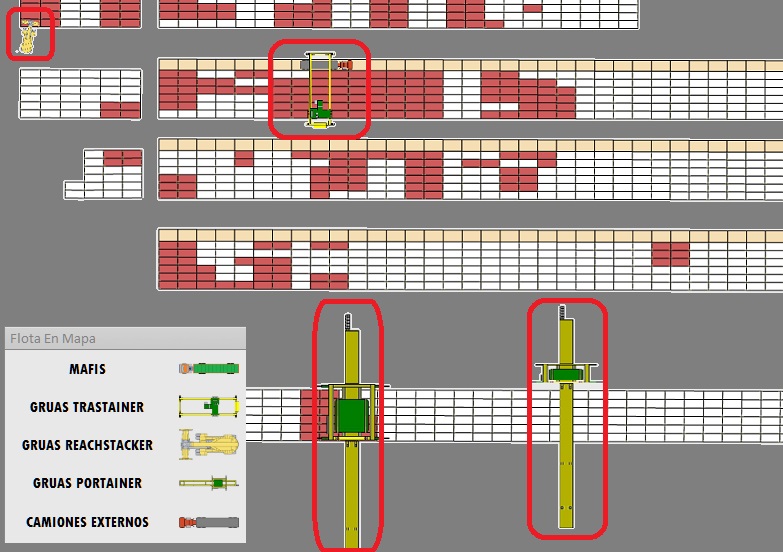

La capa de control de flota es la capa que nos proporciona los elementos que nos permite la manipulación de contenedores, como son las Grúas , Mafis y Camiones

Capa Control de Flota

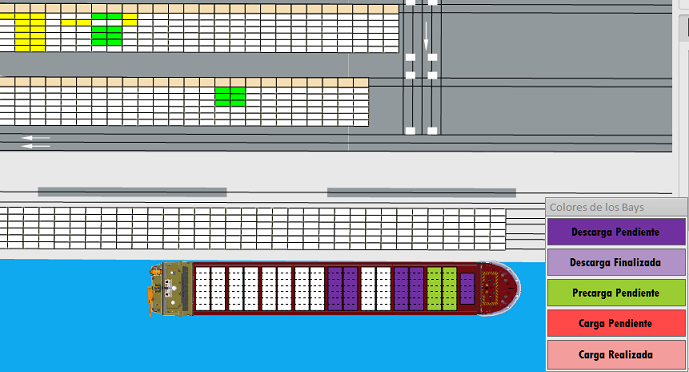

Nos proporciona la capa de los buques que están atracados y tienen y están en pata en ese momento (o sea buques que están siendo cargados y descargados en ese momento )

Capa de Buques
