MANUAL DE GESTIÓN DE CONTENEDORES
1. Leyendas del mapa de la terminal
Esta herramienta nos permite tener mayor información sobre lo que se esta visualizando en el mapa de la terminal, pueden coexistir tres leyendas
-
Leyenda modo de uso
-
Leyenda de la flota
-
Leyenda del Buque

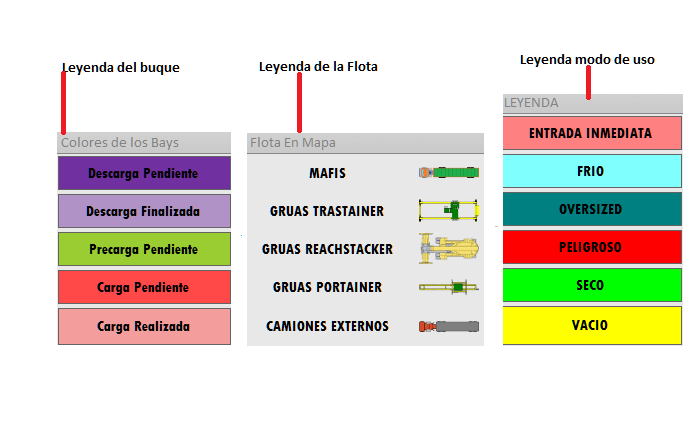

Conjunto de Leyendas
1.1. Leyendas de Modo de Uso
Las leyendas del modo de uso depende del modo de uso ( visualización del mapa tengamos) y de que el Gis tenga activa la opción de huellas.

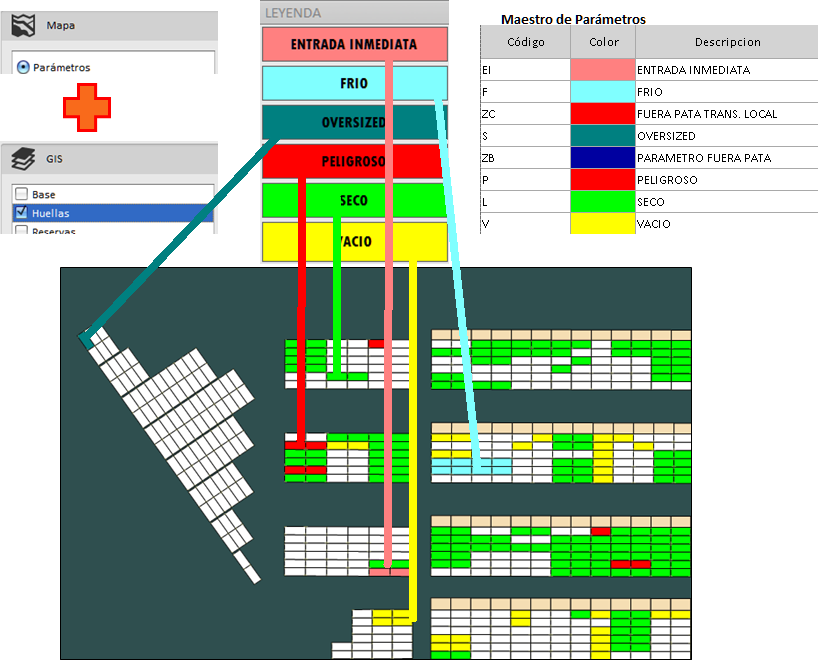

1.1.1. Leyenda de parámetros
La leyenda de los parámetros se nos muestra cuando las capa de huellas está activa y el mapa se muestra en modo de uso parametros.La leyenda de parámetros nos muestra los nombres y su color de los parámetros de aquellos contenedores que se encuentran en este momento en terminal, no nos muestra los colores y nombres de los todos los parámetros del maestro de parámetros no, sólo los parámetros que los contenedores que están en stock tienen asignado

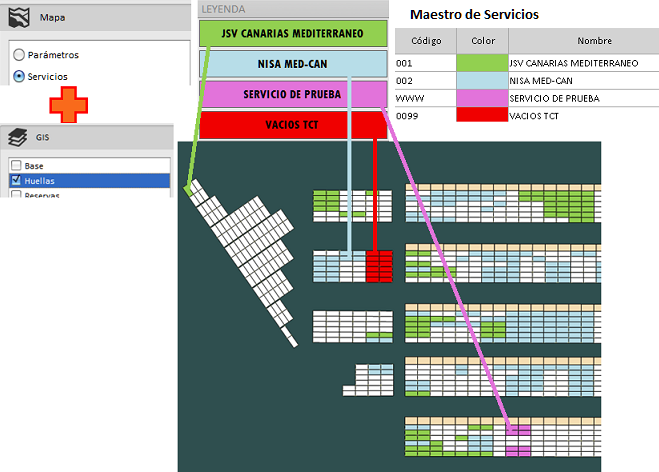

1.1.2. Leyenda de Servicios
La leyenda de los servicios se nos muestra cuando las capa de huellas está activa y el mapa se muestra en modo de uso servicios. La leyenda de servicios nos muestra los nombres y su color de los servicios de aquellos contenedores que se encuentran en este momento en terminal, no nos muestra los colores y nombres de todos los servicios del maestro de servicios no, sólo los servicios que los contenedores que están en stock tienen asignado.

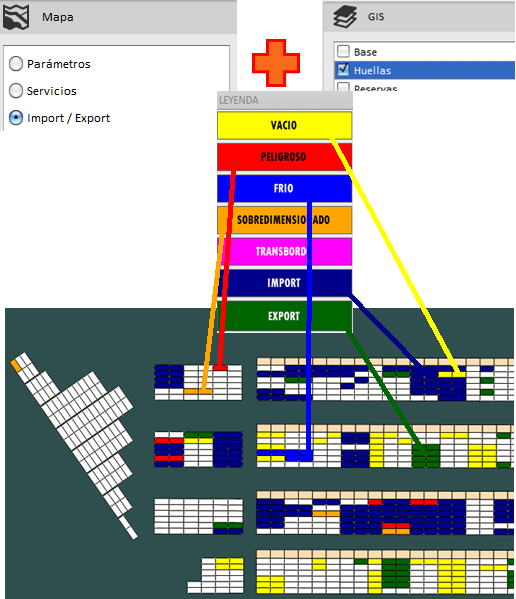

1.1.3. Leyenda de Exportación/Importación
En esta leyenda nos muestra que en una terminal puede haber contenedores de Importación , Exportación y de Transbordo pero por encima de estos se destacarán los que aun perteneciendo a uno de estos tres grupos son sobredimensionados , fríos peligrosos o vacíos.
En esta ocasión la leyenda si muestra todas las casuísticas

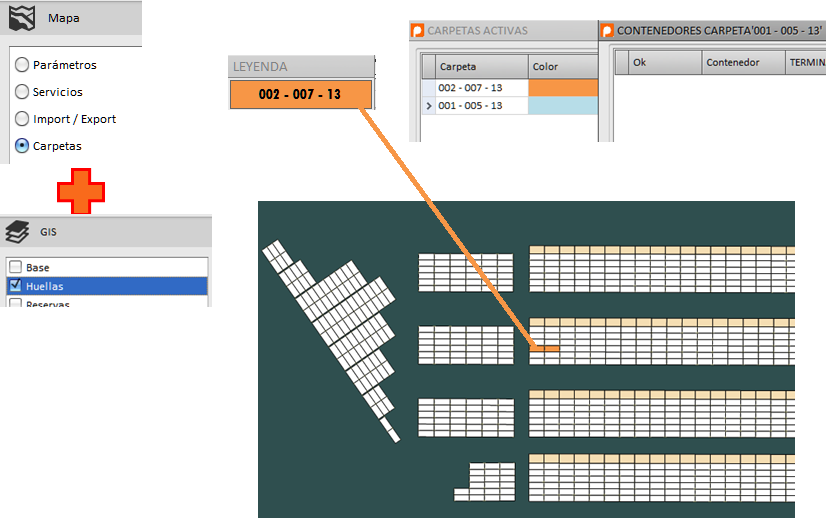

1.1.4. Leyenda de Carpetas
La leyenda que se muestra en este modo de uso es la que nos proporciona el código y color de aquellas carpetas que estan activas, alguno de los contenedores de la misma estén en la terminal

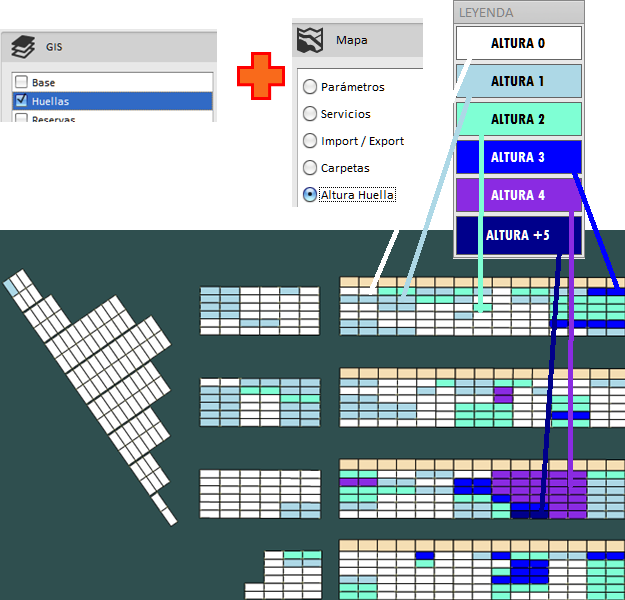

1.1.5. Leyenda Altura Huella
La leyenda de altura de huella nos dan los distintos máximos de apilamientos de los contenedores en las distintas pilas y los colores asignados a los mismos

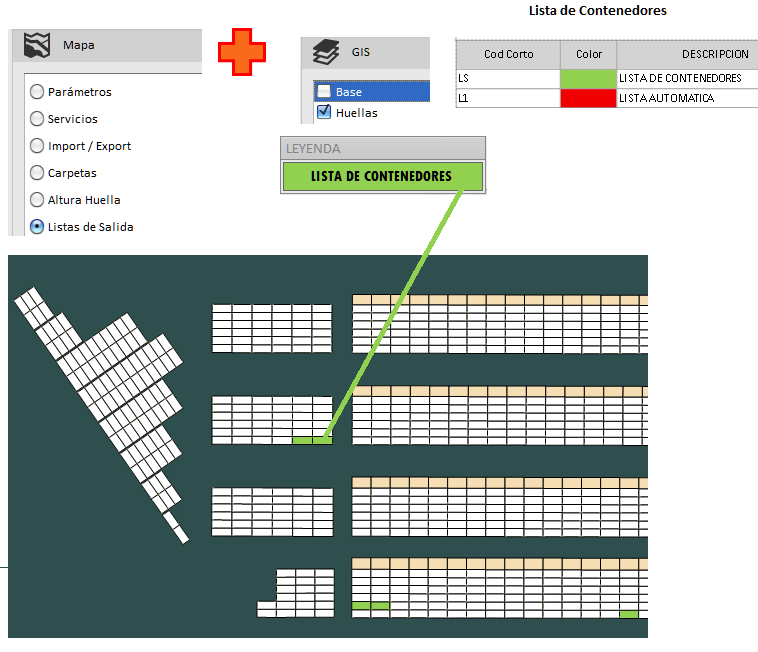

1.1.6. Leyenda de Listas de Salidas
La leyenda de estas listas nos muestran los colores y nombres de las Lista de Salida que tienen uno o más contenedores dentro de las mismas.

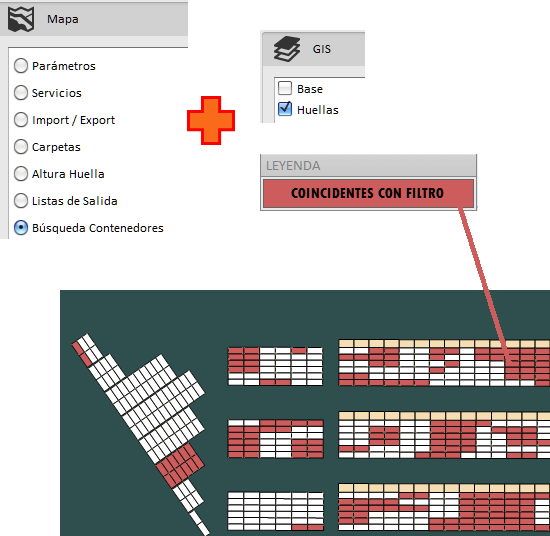

1.1.7. Leyenda Búsqueda de contenedores
La leyenda de búsqueda de contenedores nos dice que los contenedores que coincidentes con el filtro creado serán de ese color

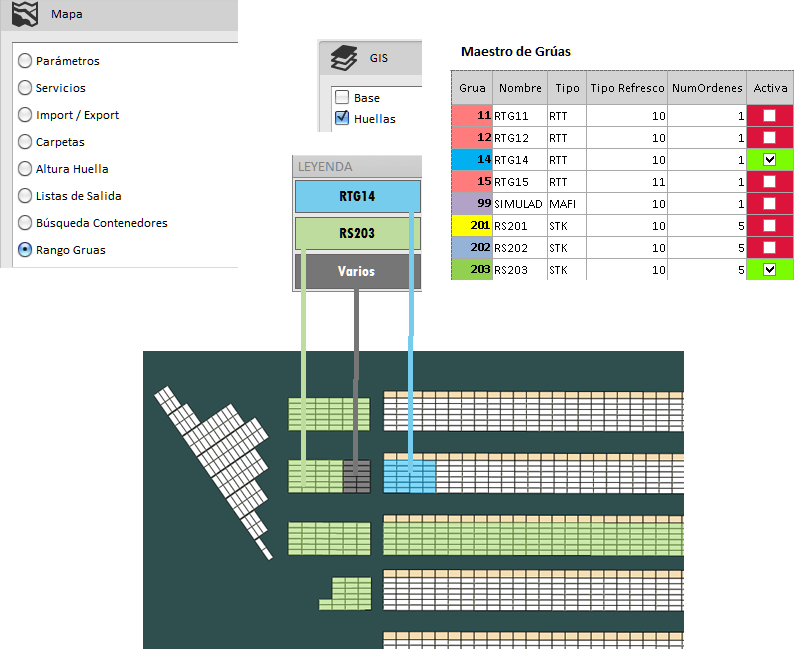

1.1.8. Leyenda De Rango de Grúas
La leyenda de este modo de uso nos proporciona el nombre de la grúa y el color de la misma que será el que represente el rango de la misma en las pilas , si tenemos zonas donde coinciden varios rangos el sistema lo pone en gris.

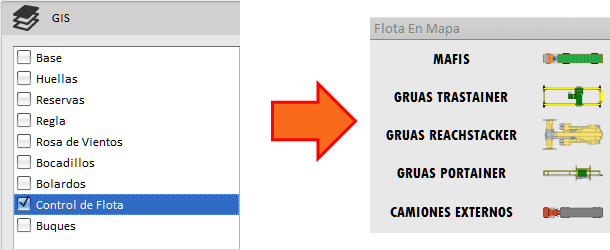

1.2. Leyenda de la Flota
Leyenda que sólo aparece si en el GIS tenemos seleccionada la capa el control de flota, nos dice como se representan los distintos elementos de la flota que pueden existir independientemente de que puedan estar o no activos. Siempre aparece acompañada por la de modo de uso, que será diferente dependiendo el modo de uso elegido

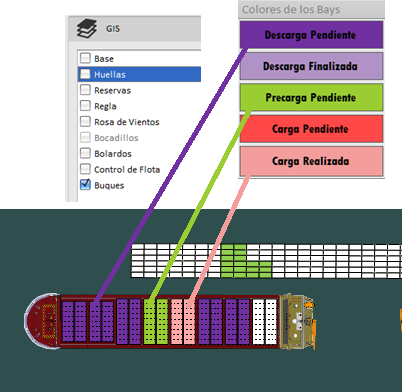

1.3. Leyenda Buques
Leyenda que sólo aparece si en el GIS tenemos seleccionada la capa del buques que nos dan los distintos colores que el sistema usa para representar la diferente fases de la carga , descarga y precarga

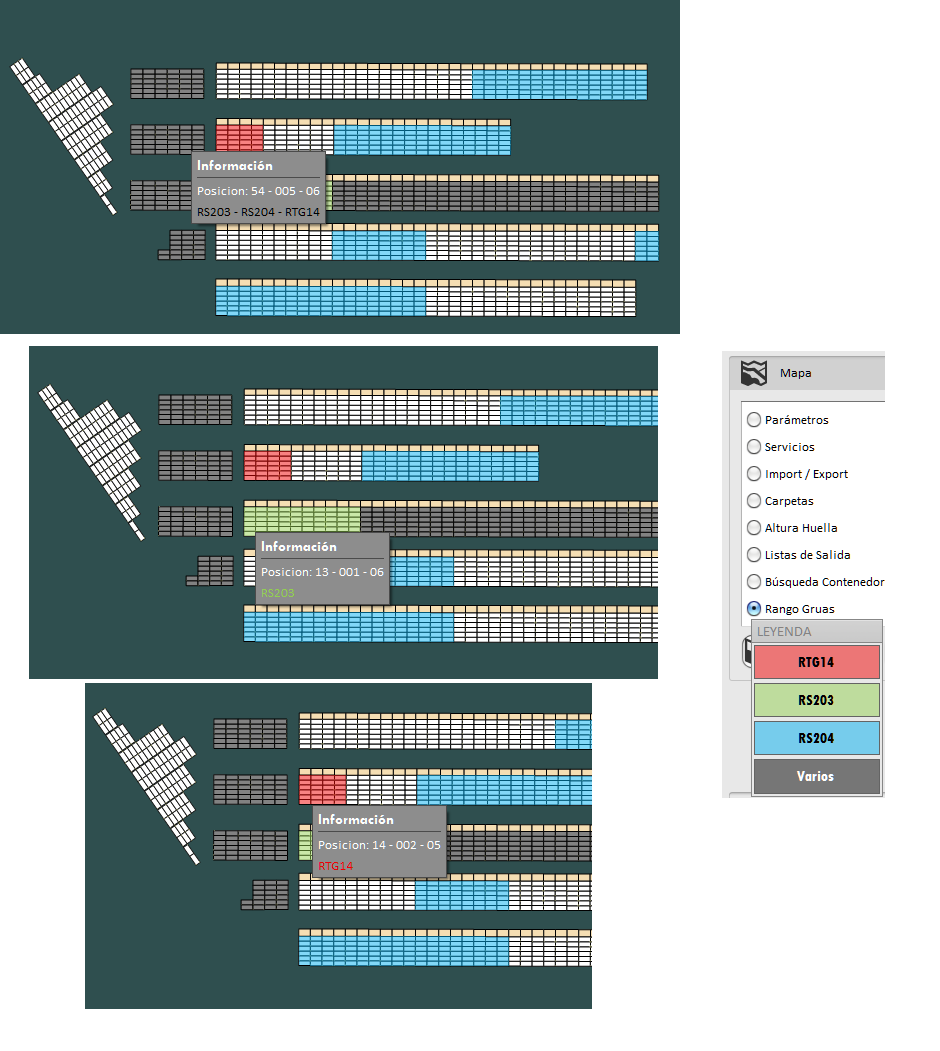

2. Leyendas Flotantes del mapa de la terminal
Debido a la gran cantidad de elementos que tenemos representados en el mapa no podemos usar para todos ellos los bocadillos, porque tendríamos un exceso de información en la pantalla. Una solución es la información en leyendas flotantes.Por tanto cada vez que pasamos por un elemento relevante el sistema nos devuelve una leyenda con resumida información sobre el elemento que sobrevolamos.
Pero ojo la información, al igual que en el caso anterior, varia según se el modo de uso que estamos usando
En definitiva que la información que tenemos en la leyenda general la concretiza y nos la muestra en cada momento, además de mostrarnos la información de la posición en donde nos encontramos.
Cuando el elemento que estamos visualizando ya es de la flota la cosa varia un pelín.

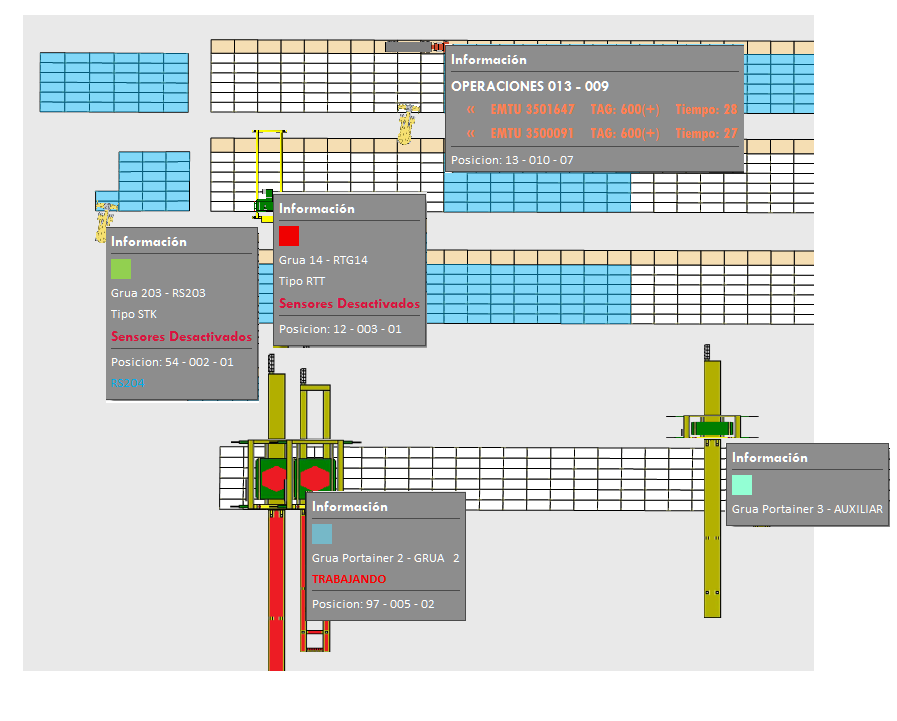

2.1. Leyenda Flotante de control de flota
La leyenda flotante de la flota nos proporciona información sobre el elemento concreto de la flota que estamos tratando
2.2. Leyenda Flotante del Buque
En el buque dependiendo en que parte del buque nos encontremos tenemos una información u otra.
