En este bloque podemos englobar el orden a enviar por Bay, en si seria la definición, esta secuencia podremos trabajar con ella, crearla, modificarla y eliminarla, siempre antes de enviar la secuencia a las maquinas, una vez que se haya enviado, todo se gestionara desde el siguiente punto.

Para comenzar a realizar la secuencia debemos seleccionar el tipo de carga en el Perfil de Contenedor, es decir, si vamos a cargar Contenedores de la Carpeta, Remociones o Perfiles de Contenedores, esto lo seleccionamos en las distintas pestañas de la parte superior izquierda, justo debajo de cada pestaña tenemos la zona de filtro, donde iremos filtrando el tipo de carga, para aplicar este filtro pulsaremos el botón , si queremos limpiar todos los filtros pulsamos el botón .

En la zona de Pilas Filtradas tenemos las pilas que corresponden con el filtro seleccionado. Podremos incluir pilas adicionales con el botón , ellos nos servirá por si tenemos que realizan una remoción en pilas, y esta pila no esta visualizada. Para quitar estas pilas adicionales, pulsaremos en la cabecera de las mismas, y en el menu contextual, pulsaremos borrar.

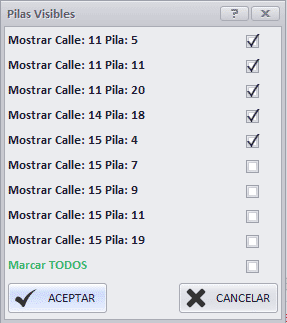

Si el numero de pilas a mostrar es excesivo, se muestra el mensaje en la zona Contadores y Mensajes, con el botón podremos seleccionar las pilas a mostrar en Pilas Filtradas, ojo en esta selección solo aparecerán las pilas que cumplen con el Filtro establecido.

Figure 1. Ejemplo de Selección de Pilas a Visualizar

En las pilas y Bays se muestra el perfil del contenedor, podremos ver los datos del mismo si pulsamos el botón , nos aparecerá una ventana emergente con los datos del contenedor.

En las Opciones de Pila tenemos el botón para refrescar las pilas y Bays visualizados, aunque no es necesario si estamos conectados al servidor de eventos. Podremos cambiar el tamaño de las pilas y de los Bays con los respectivos Zoom.

En la zona de Selección de Bays y Sección, debemos seleccionar el Bay donde empezaremos a trabajar, en principio la Precarga debe estar realizada, si bien podremos realizar la Precarga en caliente, es decir, a la vez que hacemos la Secuencia, hacemos la precarga asociada.

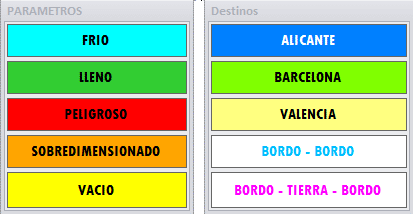

Para entender el código de colores podemos situarnos encima del botón , nos desplegara una ventana emergente con los códigos de colores como el siguiente ejemplo.

El Fondo del Contenedor representa el Destino o Remoción, la franja inferior representa el Parámetro, y entre los datos visualizados esta la Clase y Grupo del contenedor, y debajo el Peso del mismo en Toneladas. En los contenedores de la Pila no se incluye la clase, pero en la parte superior de la pila nos muestra si la pila es de 1 o 2 TEU.

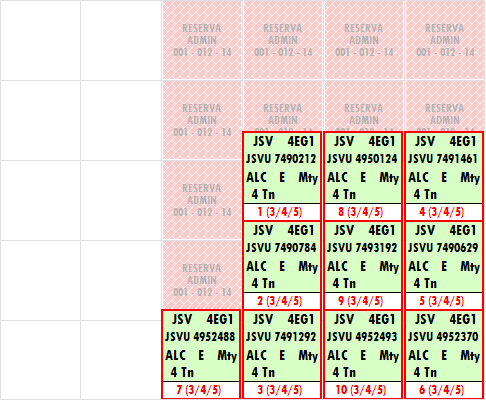

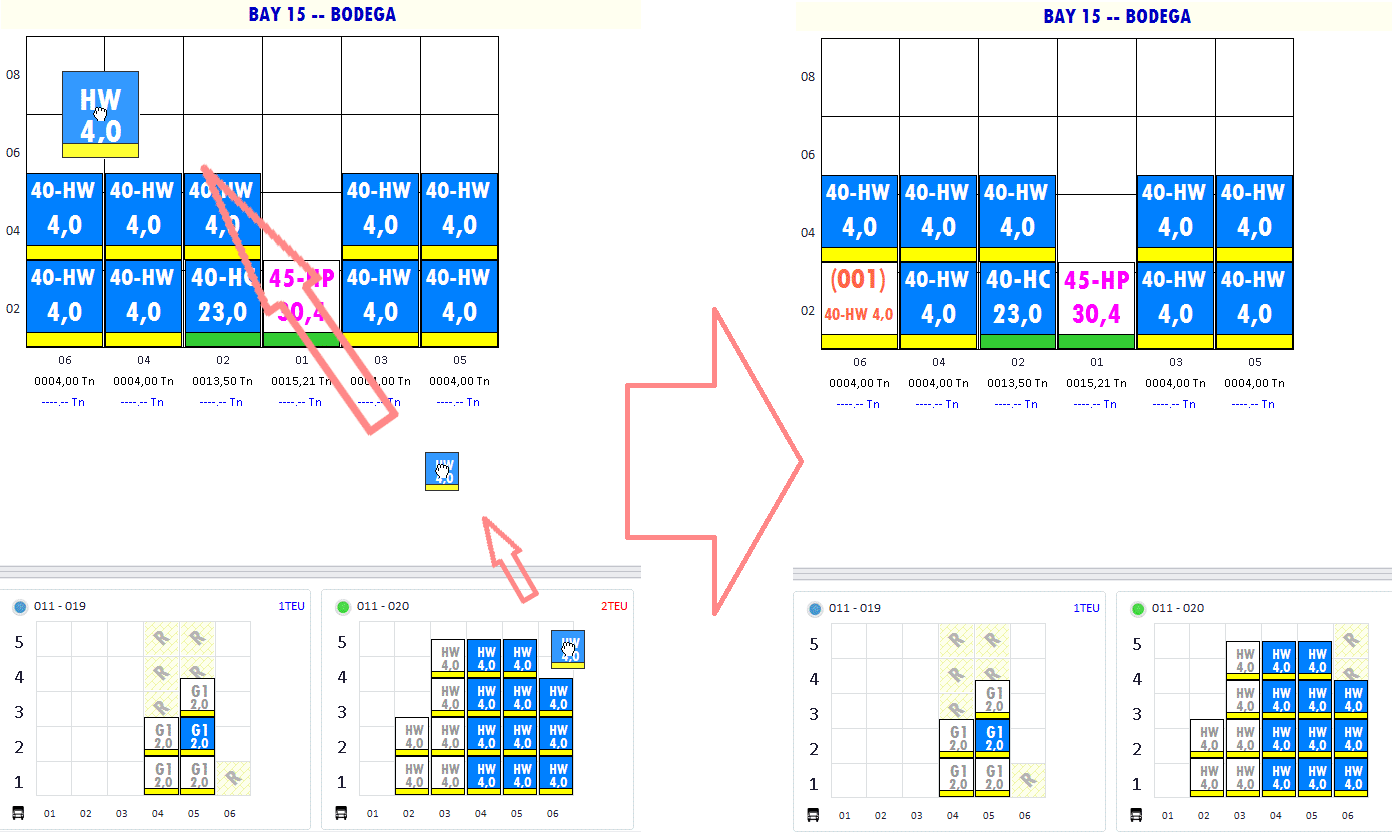

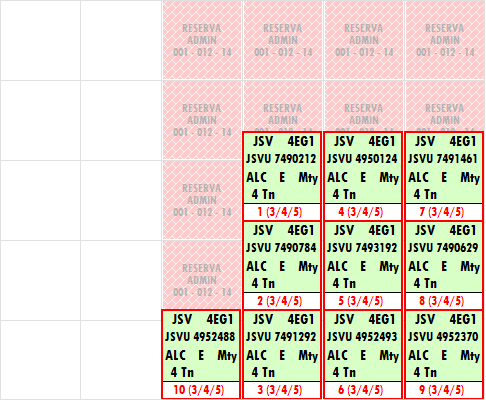

Comenzamos la secuencia arrastrando cada contenedor de la Pila a la posición final del mismo, sea en la misma pila u otra pila (remoción en pila), o bien en el Bay. Una vez se mueva el contenedor, ese movimiento se grabara en la secuencia y se reservaran la/s fila/s de la/s pila/s afectadas en cada movimiento, la siguiente imagen muestra una secuencia de carga en Bay.

Al mover el contenedor no es necesario colocarlo justamente sobre la posición, nos bastara con soltarlo sobre la fila deseada, y el se colocara en la siguiente posición libre, siempre y cuando tenga base para colocarse, no permitiendo contenedores flotando y sin base. Una vez efectuado el movimiento, si es de carga el contenedor del Bay mostrará el número de orden en la secuencia de ese grupo de Bay y sección. Las posiciones y ordenes de secuencia deben ser lógicos, es decir si hay carga en Bodega y Cubierta, primero tendremos que cargar la Bodega y luego la Cubierta.

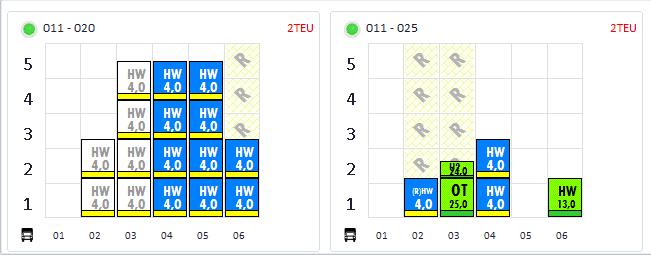

Si en pila tenemos un movimiento de remoción, nos aparecerá una (R) antes del Grupo, como nos muestra la siguiente imagen.

Si en el Bay hay carga de otros puertos, nos mostrara el contenedor con el fondo gris, como nos muestra esta imagen.

A parte de los botones y comportamientos ordinarios tenemos estas comportamientos adicionales, que nos facilitaran el trabajo:

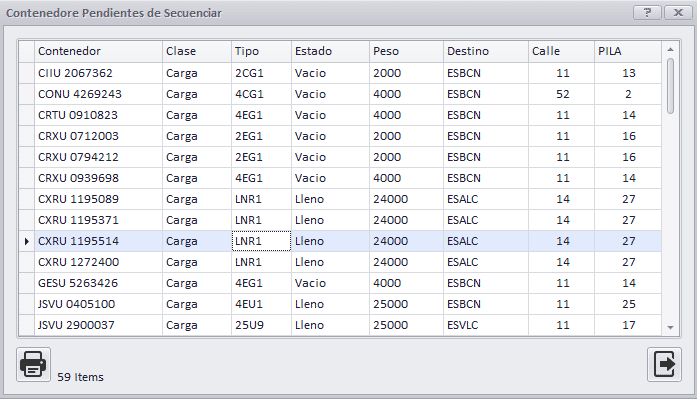

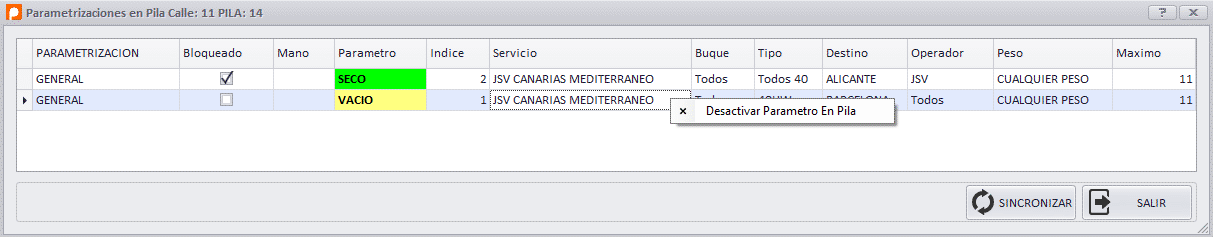

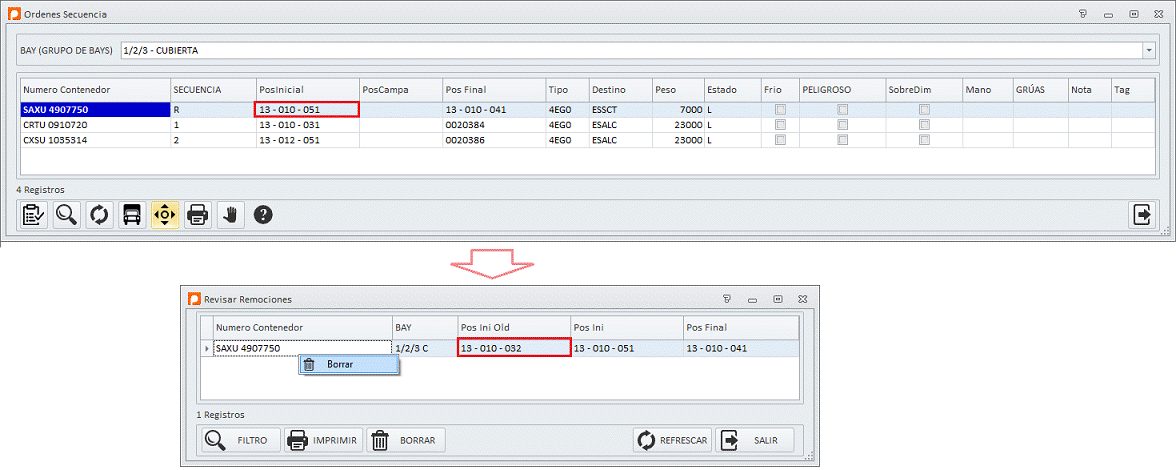

El formulario de la secuencia de carga esta en formato Modal, es decir, mientras se tenga abierta no podemos tocar en ninguna ventana más de la aplicación, sin cerrar esta previamente, por ello tenemos botones con enlaces a herramientas externas, para solucionar posibles problemas con la carga. Estas herramientas son:

Conforme vamos insertando o eliminando contenedores en la secuencia, se van actualizando los contadores de la parte inferior.

Con el botón borraremos únicamente el ultimo contenedor secuenciado, y posteriormente nos preguntara si eliminamos también la precarga de esa posición.

Con el botón haremos efectiva la secuencia al completo, es decir se efectuaran todos los movimientos de la secuencia como si realmente hubieran sucedido, sea esto así o no, dando salida a la carga y efectuando las remociones en pila.

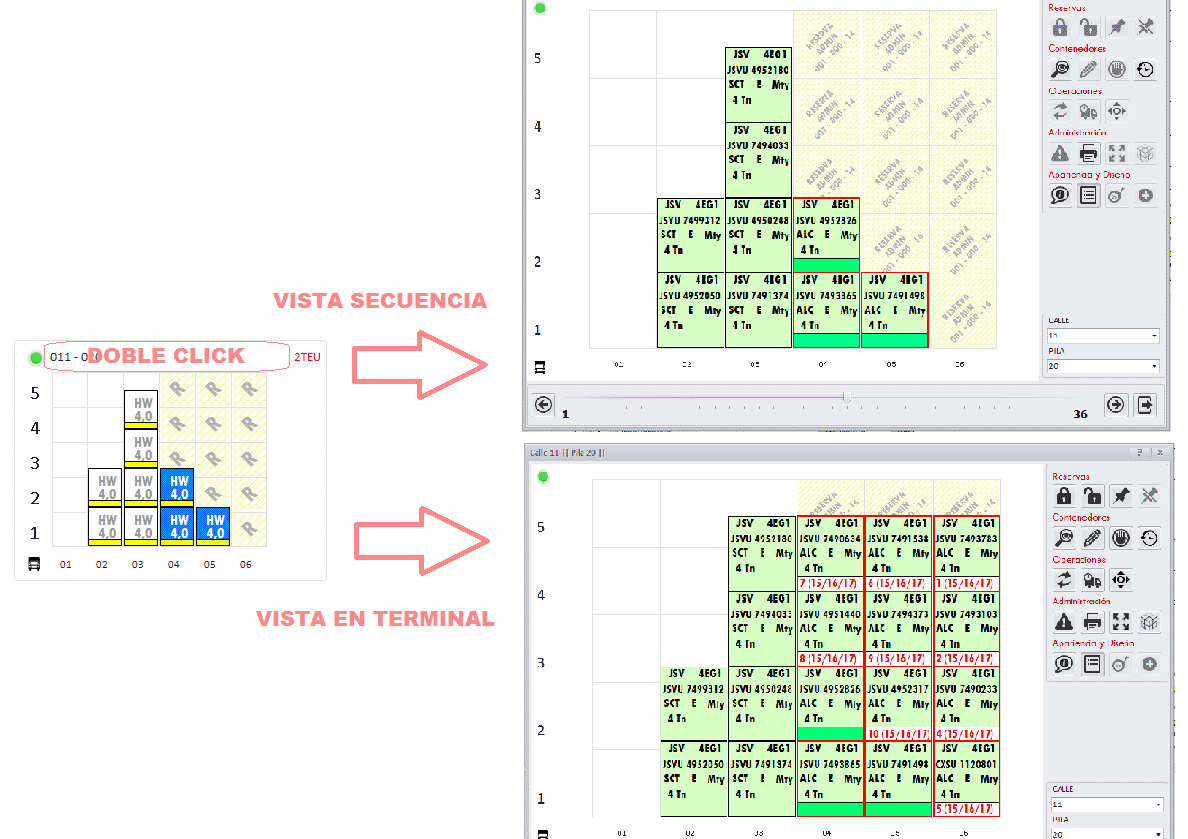

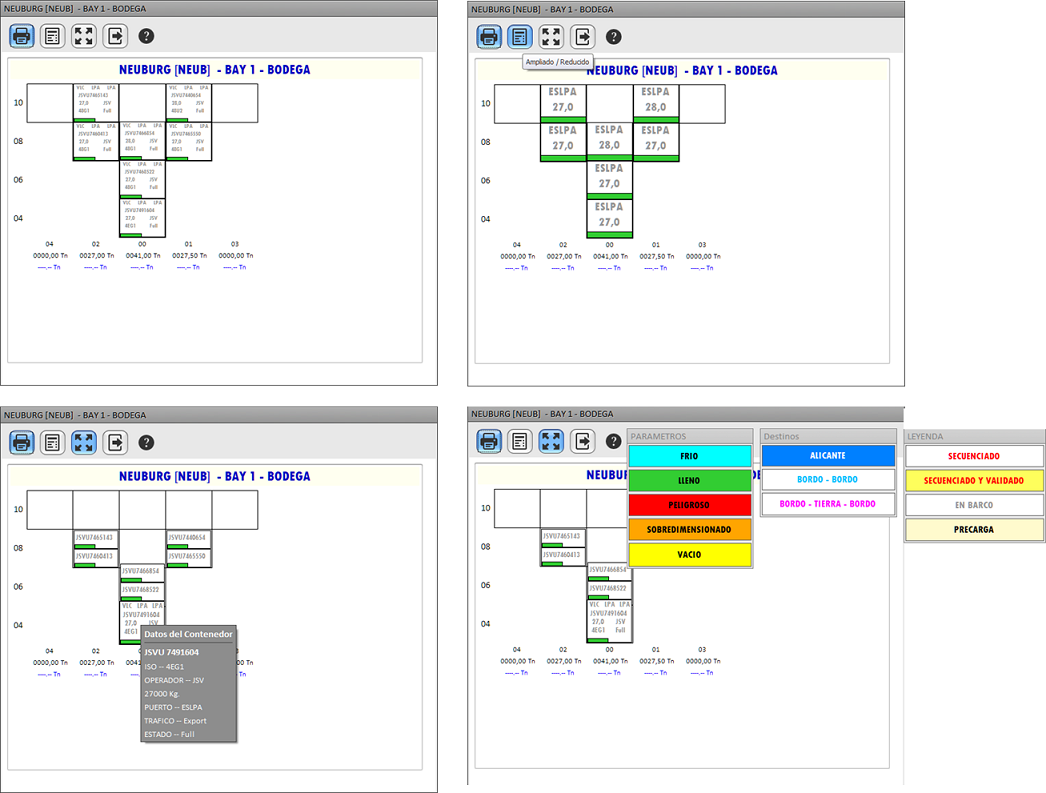

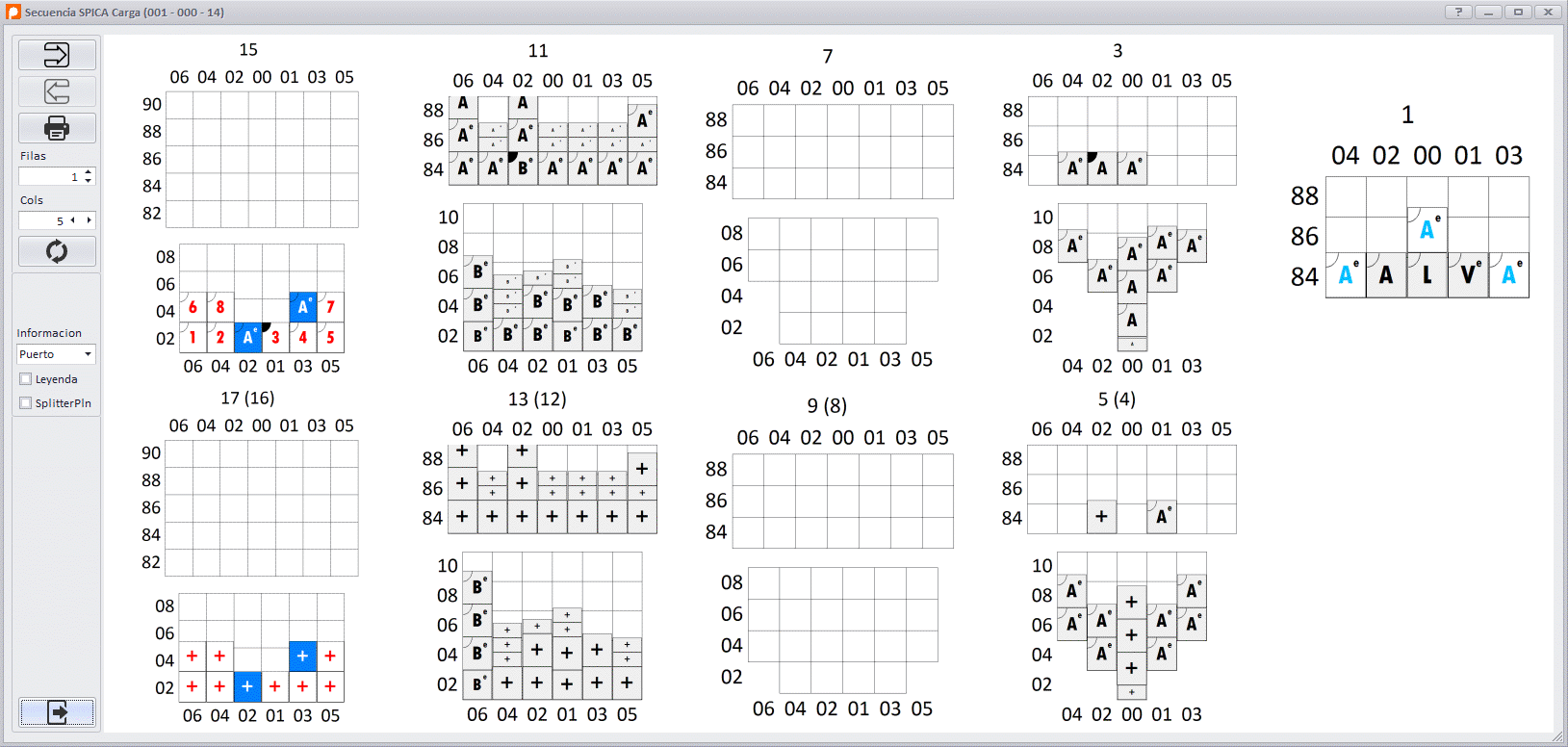

Con el botón nos dará la posibilidad de mostrar un Master Plan con todos los Bays o solo con los Bays que tienen precarga / secuencia, en este Master Plan podremos abrir Bay por Bay, y nos mostrará el Bay Plan igual que si hiciéramos doble click en la parte superior del Bay del Formulario de Secuencia.

Figure 6. Ejemplo de Master Plan de Secuencia de Carga

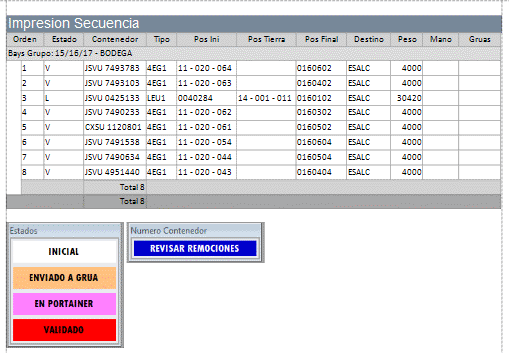

Con el botón nos mostrará los siguientes posibles listados

Estos listados pueden ser representados en los formatos REDUCIDO o AMPLIADO , en las ALTURA ESTANDAR o ALTURA REAL.

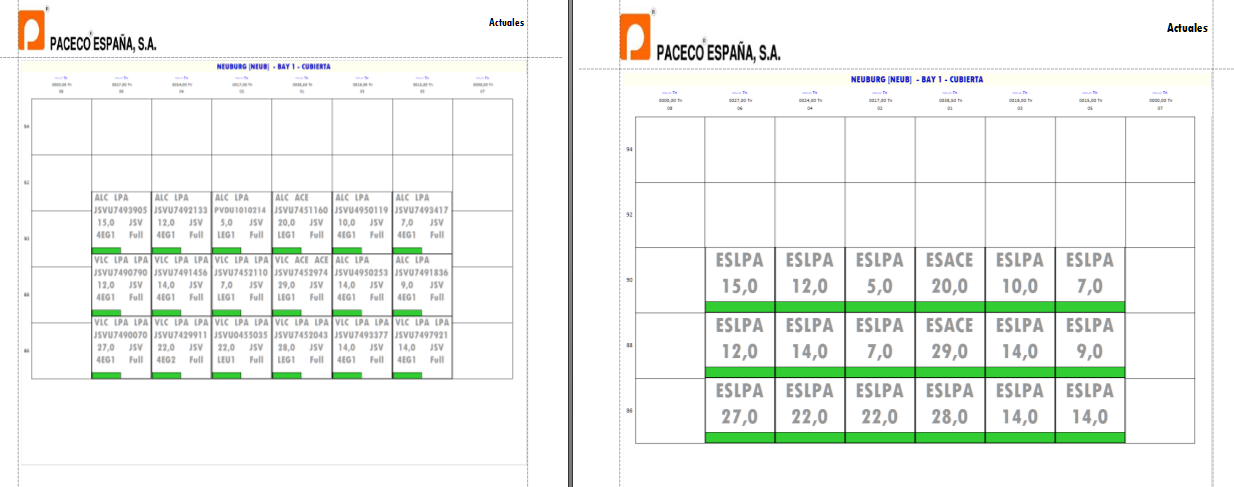

Además podemos elegir si queremos imprimir solo la CUBIERTA , solo la BODEGA o el BAY AL COMPLETO.

Figure 8. Imprimir Bays

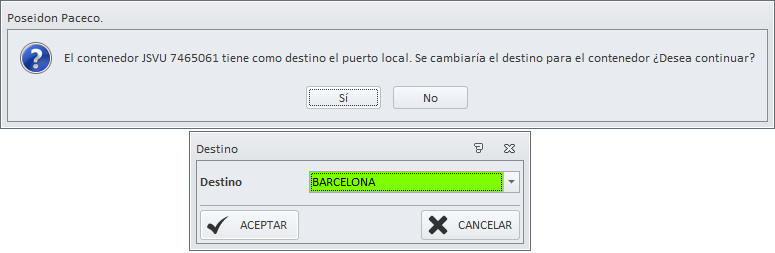

Opción DESTINO PREDETERMINADO: Cuando estamos arrastrando contenedores del listado, puede darse el caso de que tengan configurado como PUERTO DESTINO el Puerto Local en el que estamos trabajando. Como esto es algo que no tiene sentido, el sistema nos avisará, para que cambiemos el Puerto a la hora de generar la precarga

Si queremos evitar que esta pregunta se formule cada vez que el sistema encuentra un contenedor con PUERTO LOCAL, podemos seleccionar un destino en el combo situado abajo a la derecha, de tal forma que será este el puerto que se establezca para los contenedores locales. Si el combo no tiene ningún valor seleccionado, se nos formulará la pregunta.

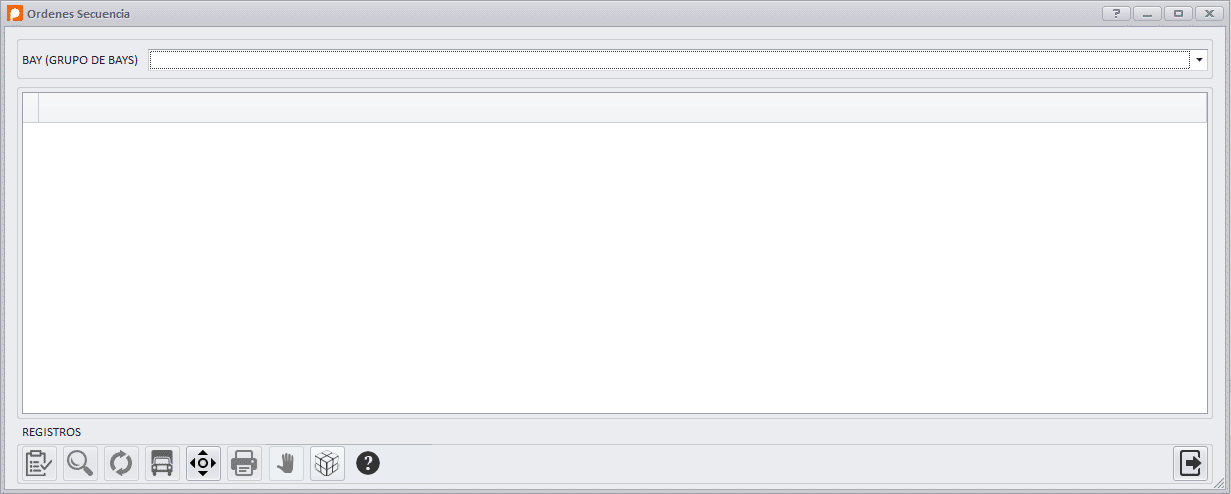

En este bloque englobamos todos los envíos a máquina, así como sus modificaciones y borrado. Para llegar a el pulsamos el botón de las opciones de secuencia. Una vez dentro de la nueva ventana nos mostrara una imagen similar a la siguiente:

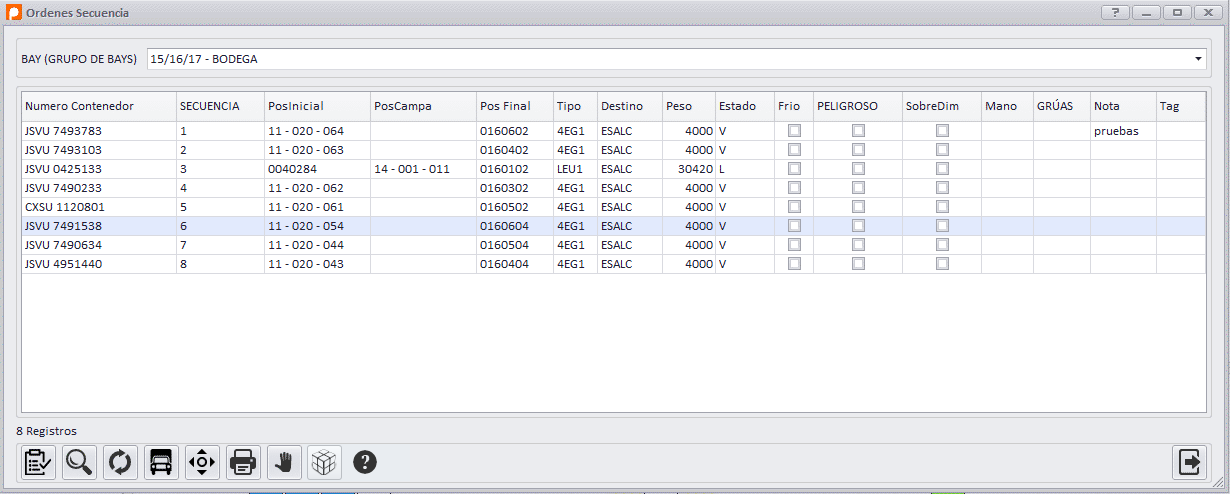

Para comenzar a operar con la secuencia, debemos escoger un grupo de Bays-Seccion concreto en la lista de la parte superior. Si seleccionamos "Todos" nos mostrara toda la secuencia en el grid central, pero no podremos trabajar con ella, para que nos habilite todas las posibilidades tendremos que seleccionar un grupo de Bays-Seccion.

Figure 9. Ejemplo de Selección de Bay concreto

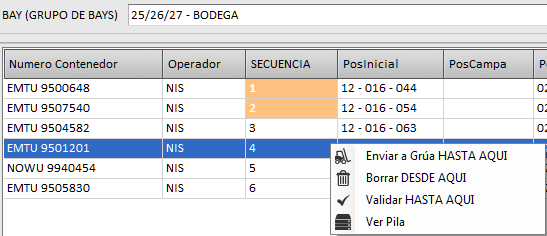

Como muestra la imagen anterior, en la parte central nos muestra un grid con toda la secuencia de ese Grupo, si pulsamos con el botón derecho sobre un registro del grid nos aparece un menú emergente para ese registro.

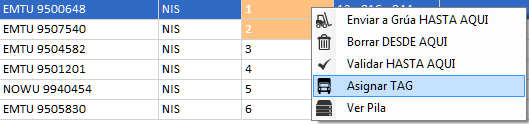

Este menú emergente varia en función del estado del registro seleccionado, si el registro esta enviado a Grúa, nos aparecerá la opción de asignar TAG (Mafi) a dicha orden.

Figure 10. Ejemplo de Menú emergente con asignación de TAG

Las opciones de este menú son las siguientes:

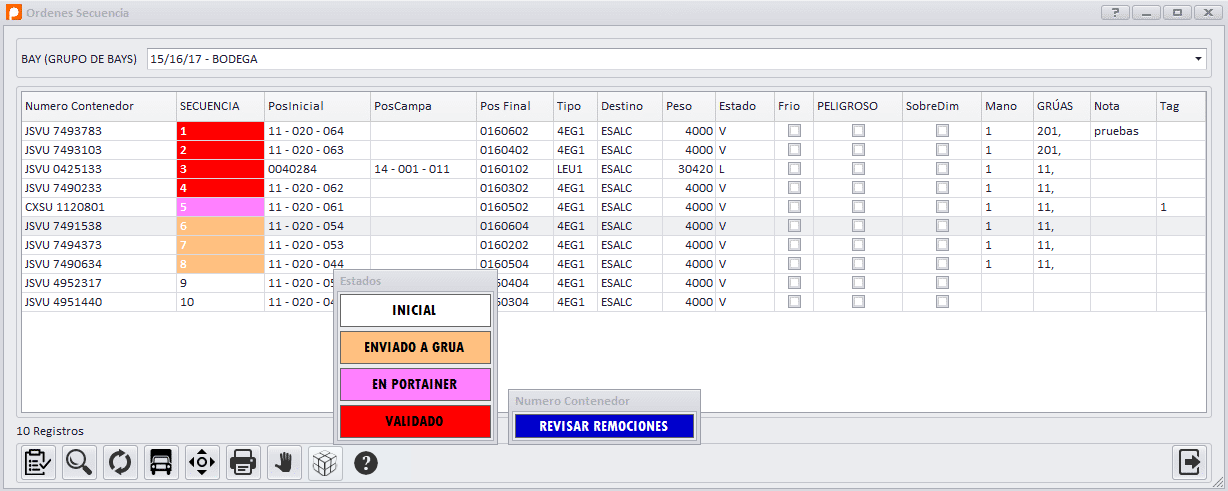

El color de fondo de los registros del grid varían en función del estado de la orden.

Figure 12. Ejemplo de los estados de las ordenes

Los botones de esta ventana tienen las siguientes funcionalidades:

1.2.1. Acciones de ordenes

Desde esta ventana podremos realizar ciertas acciones sobre la secuencia, algunas de las cuales ya están cubiertas por el menú emergente del grid.

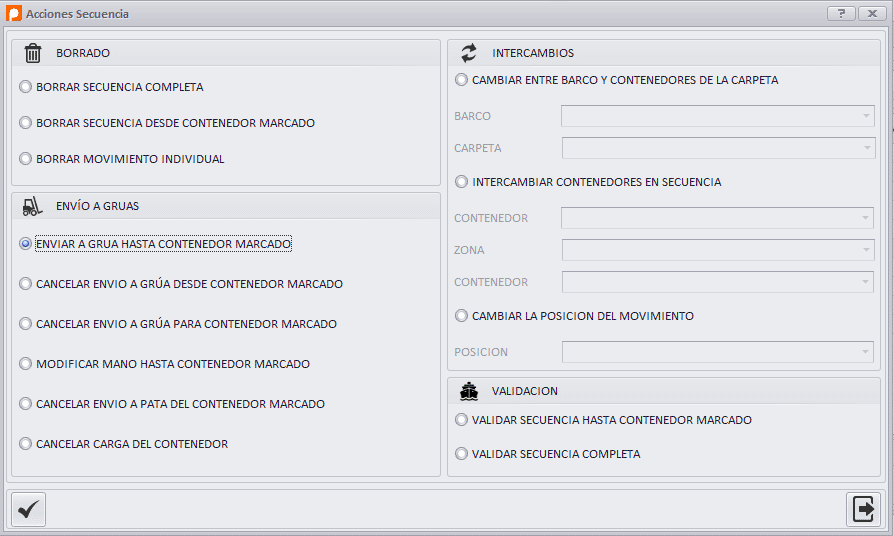

Ventana de Acciones de la Secuencia

1.2.1.1. Borrado

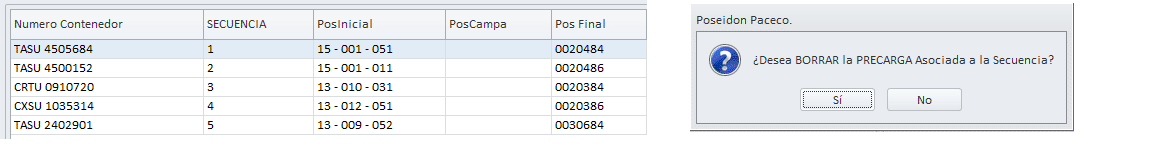

• Borrar Secuencia Completa : Todos los elementos serán borrados. Además se nos preguntará si además de borrar la secuencia, queremos borrar las precargas asociadas.

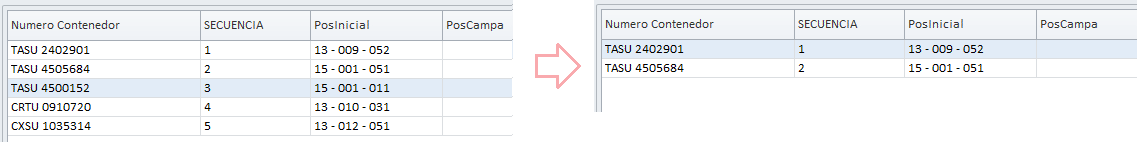

• Borrar Secuencia desde Contenedor Marcado: Toda la secuencia a partir de ese movimiento, incluido, será borrada. También se nos preguntará si se desea borrar la precarga.



• Borrar Movimiento Individual: Solamente se eliminará ese movimiento aislado. Antes de proceder a eliminar la secuenciación, se comprobará que no se produzcan anomalías, como por ejemplo que esto deje secuenciado un contenedor sin suelo. Es decir, antes de borrar nos aseguramos que no tenga secuencias encima.



1.2.1.2. Envío a Grúas

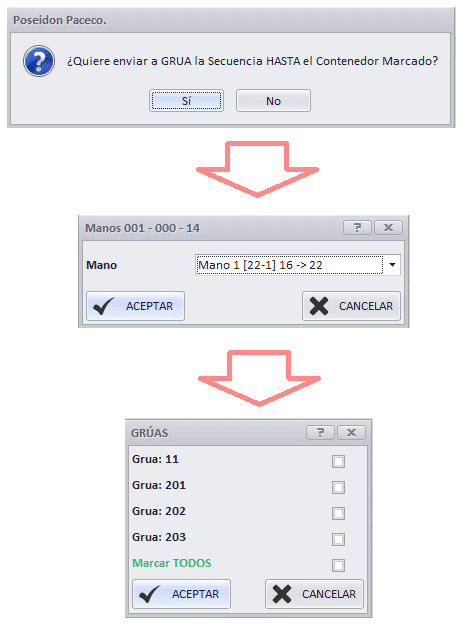

• Enviar a Grúa hasta contenedor marcado: Enviaremos a cualquier grúa que tenga definido dentro de sus rangos la ubicación de los contenedores todas las órdenes hasta el contenedor escogido



• Cancelar Envío a Grúa desde contenedor marcado: Para contenedores ya enviados a grúa, podremos revertir esta acción desde un contenedor en concreto



• Cancelar Envío a Grúa para contenedor marcado : También podemos cancelar el envío para un contenedor concreto sin que afecte a los posteriores

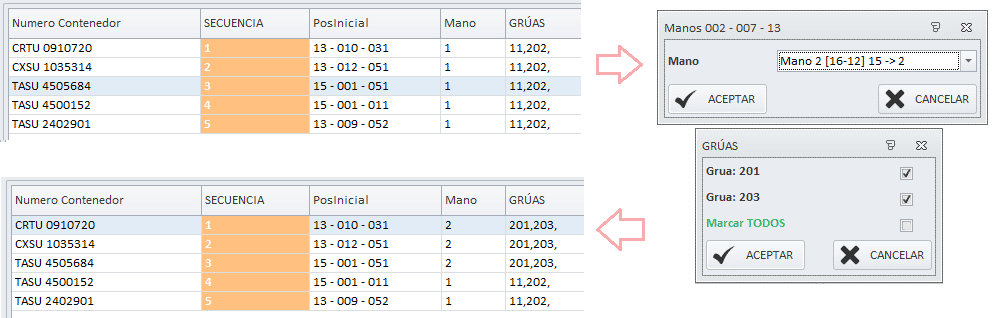

• Modificar Mano hasta contenedor Marcado: Escogido un contenedor, todos los movimientos anteriores y este incluido, podrán modificarse para asignarse a otra mano / grúa.

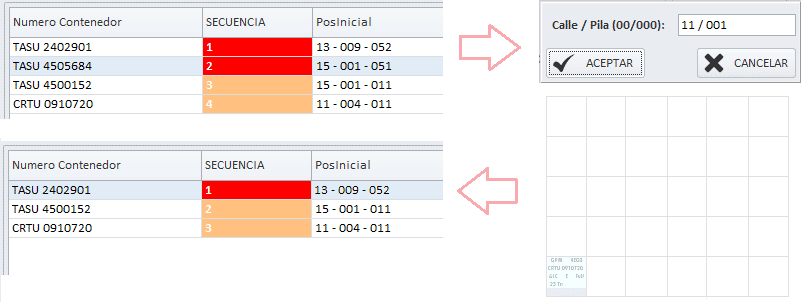

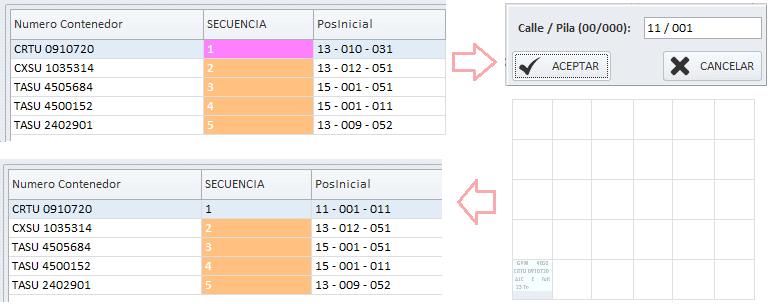

• Cancelar Envío a Pata del contenedor Marcado: Cuando la grúa ya haya validado el movimiento de salida de pila, y este movimiento solo este a falta de validación por el pata Portainer, también se podrá cancelar. Esta vez tendremos que decidir una ubicación nueva en tierra, y si queremos generar una orden para realizar ese movimiento o no.



• Cancelar Carga del Contenedor : Como en el caso anterior, también podemos echar atrás la carga completa del contenedor (ya validado por la Portainer). Igualmente, tendremos que dar una ubicación en tierra donde dejar el contenedor, y decidir si generamos o no orden para realizar ese movimiento.



1.2.1.3. Intercambios

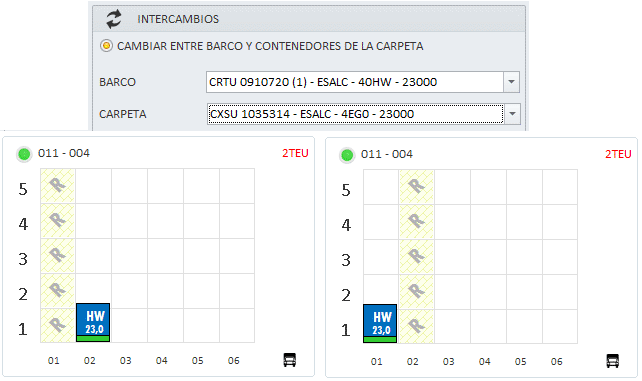

• Cambiar entre barco y contenedores de la carpeta: Si ya hemos secuenciado un contenedor a una posición de precarga, podemos sustituir la información que atañe al contenedor, de tal forma que el orden en secuencia permanezca igual, pero podamos escoger otro contenedor de iguales características para ocupar ese lugar.

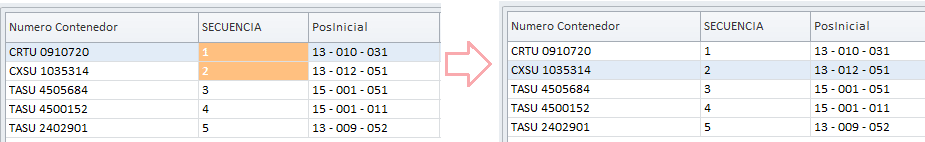

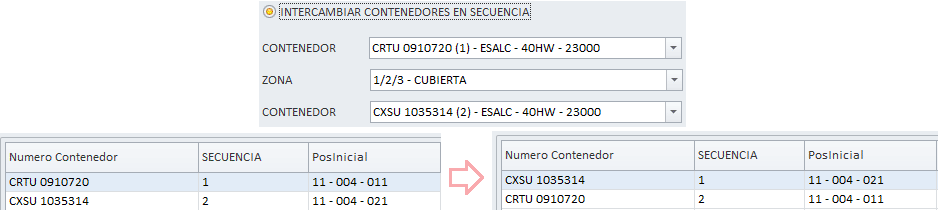

• Intercambiar Contenedores En Secuencia: Una vez tengamos 2 elementos secuenciados, podemos hacer que se intercambien sus posiciones dentro de la secuencia

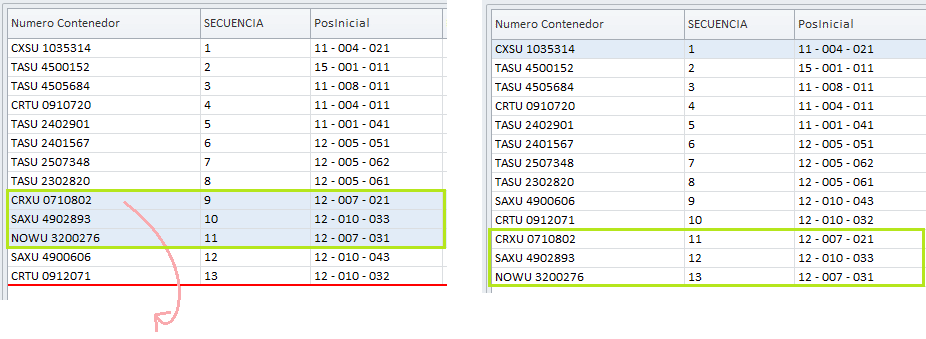

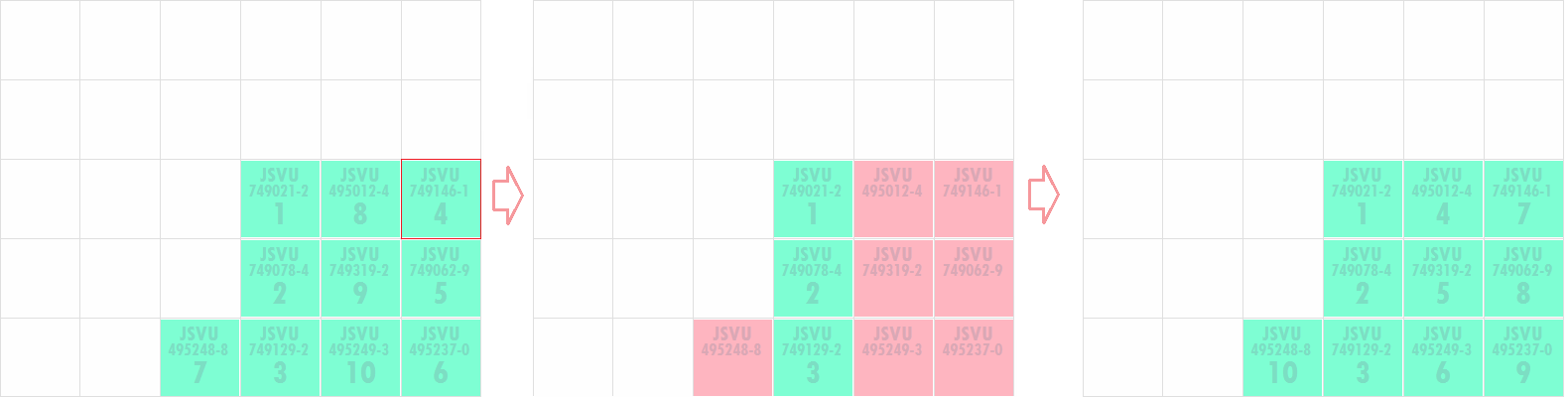

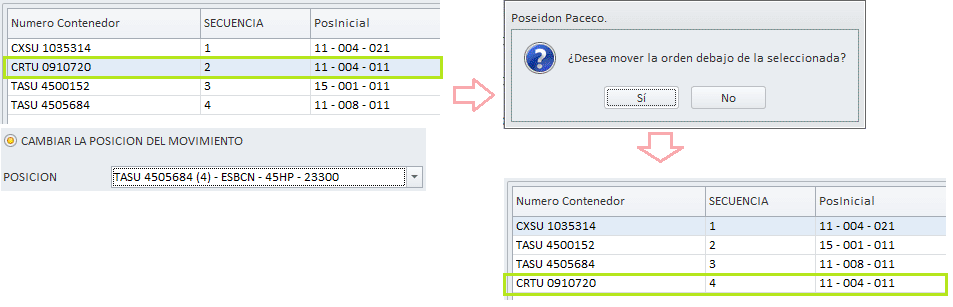

• Cambiar Posición del movimiento : Un movimiento puede recolocarse en el orden lógico de la secuencia debajo de otro, recolocando todos los movimientos que haya entre ambos.



  Además, esta funcionalidad puede realizarse de manera múltiple desde el listado. Podemos coger una serie de elementos consecutivos y recolocarlos debajo de otro movimiento.



1.2.1.4. Validación

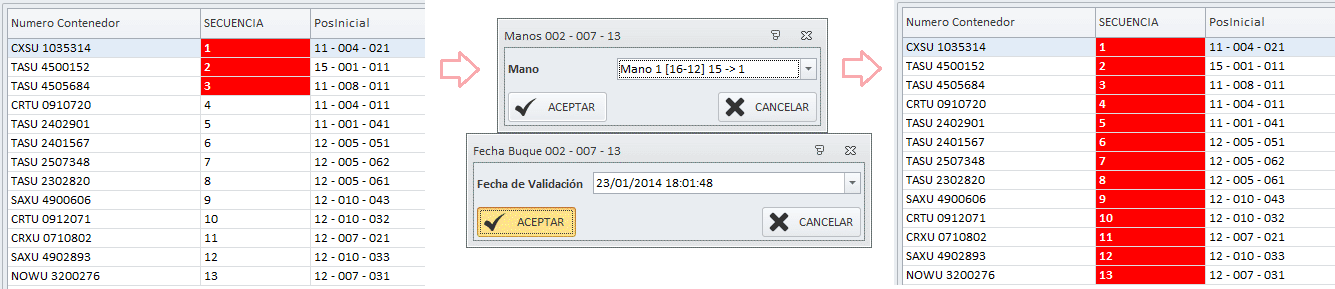

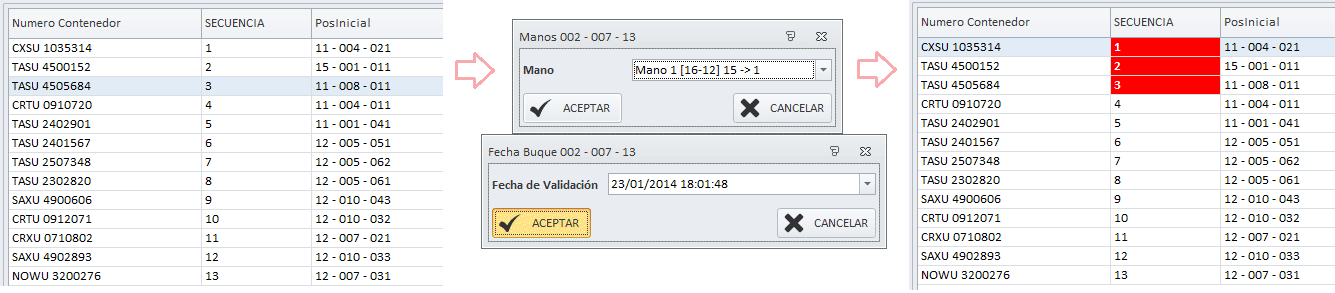

• Validar secuencia hasta contenedor marcado: Después de escoger Mano y Fecha, se validarán todas las órdenes anteriores a la seleccionada, y la seleccionada incluida.



• Validar secuencia completa: Se validará la secuencia al completo.
