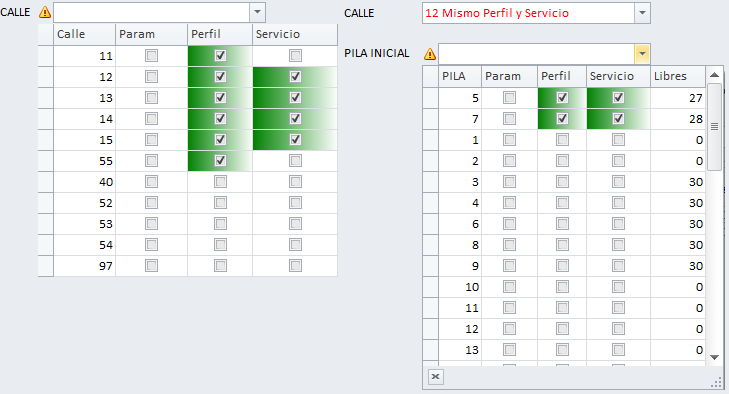

(PARAM): Si existen parametrizaciones terrestres que afectan a esta calle para contenedores del mismo perfil

(PERFIL): Si existen contenedores,ya ubicados, del mismo perfil en esta calle

(SERVICIO): Si esos contenedores tienen el mismo servicio que la carpeta en la que estamos trabajando.

Los 3 primeros apartados tienen el mismo significado que para las calles

(LIBRES):Nos indica la cantidad de celdas libres que tenemos disponibles en la pila. Como podemos ver en la imagen la pila 5 tiene 27 y la 1 ninguno.

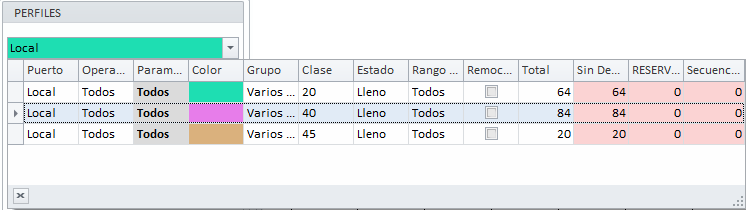

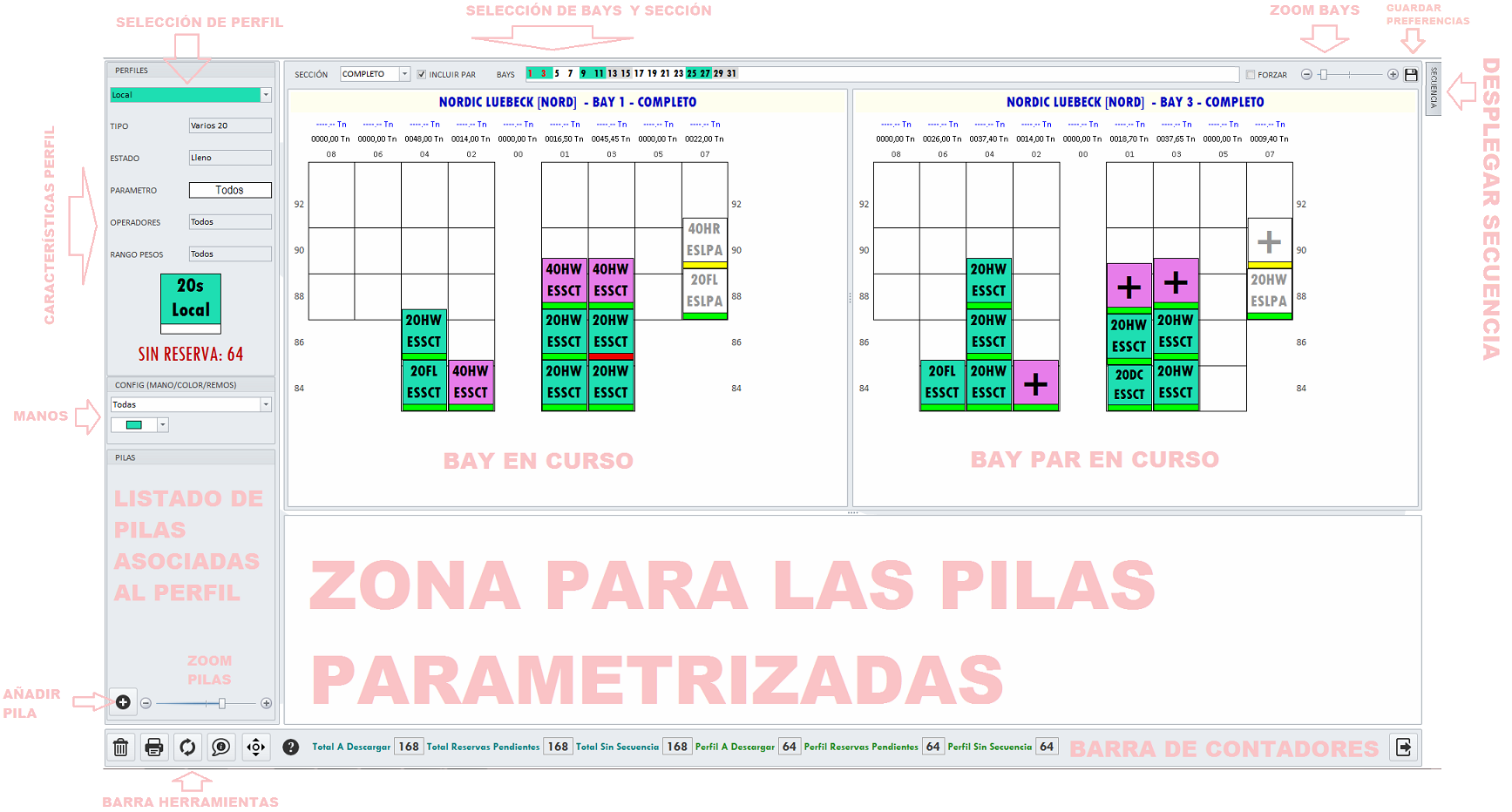

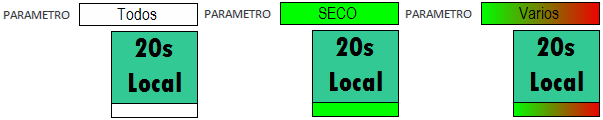

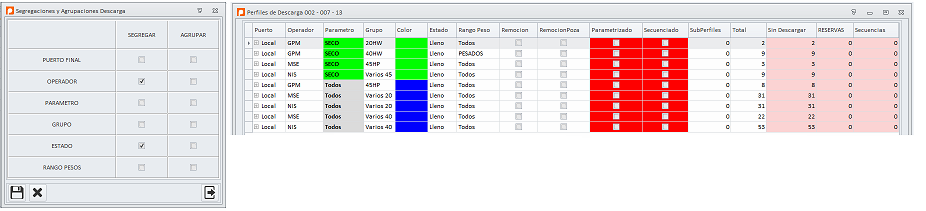

SELECCIÓN DE PERFIL: En esta sección podremos escoger el PERFIL con el que estamos trabajando. Si desplegamos el COMBO podremos ver los PERFILES disponibles y sus características (Una versión reducida de la pantalla INICIAL). Al seleccionar un perfil, se nos pintarán las características propias del mismo, y nos aparecerá la cantidad de contenedores que aún no tienen reserva asignada. En la representación del SLOT se marcará el GRUPO, el DESTINO y en la Franja INFERIOR el color del Parámetro. Si no tiene ningún parámetro concreto (TODOS) la franja será blanca. Si el perfil es la unión de 2 o más PARÁMETROS la franja tendrá un color híbrido de los parámetros que forman el perfil.

MANOS/COLORES: Desde esta sección seleccionaremos la mano con la que queramos trabajar. Hay que distinguir en este COMBO los valores TODAS y CUALQUIERA (#). Mientras que el primer valor simplemente es una opción de visualización para ver TODAS LAS PILAS de TODAS LAS MANOS en pantalla, el segundo (#) es un valor concreto. Es decir, para poder trabajar y asignar Pilas, hay que tener una MANO seleccionada. No podrá asignarse nada si el valor del COMBO es TODAS. Si las reservas son indiferentes de la MANO que vaya a trabajar, tendremos que escoger el valor CUALQUIERA.

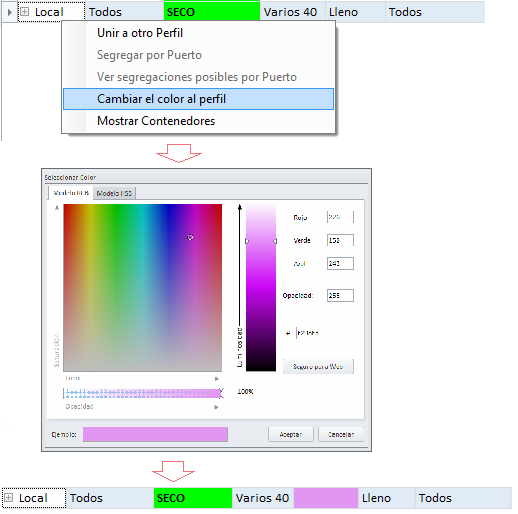

Además podemos cambiar el color del perfil en curso, afectando esto a la representación en BAYS, PILAS, etc..

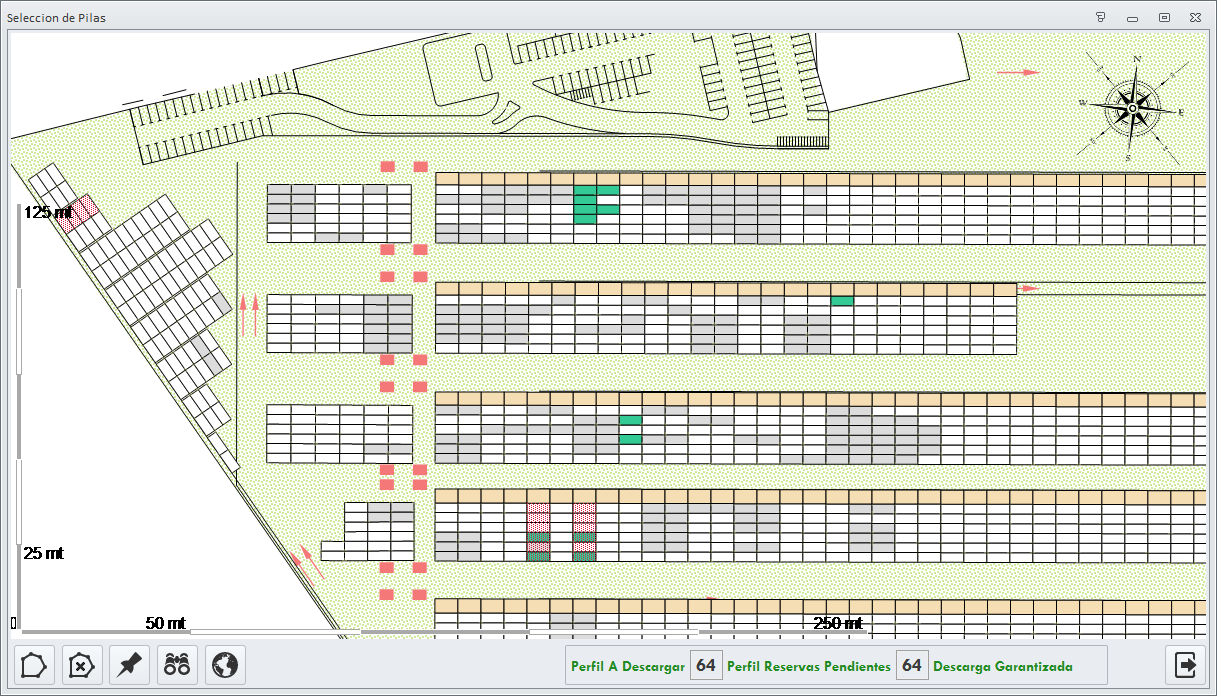

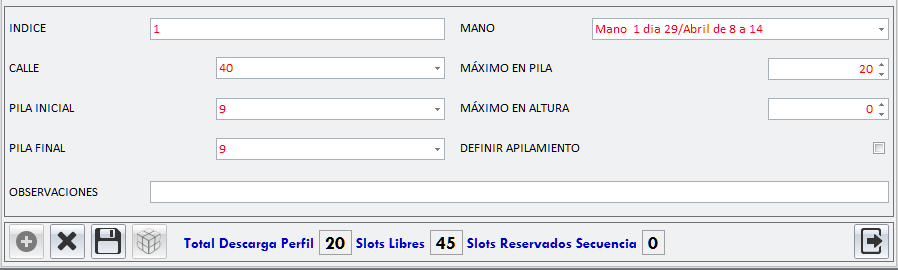

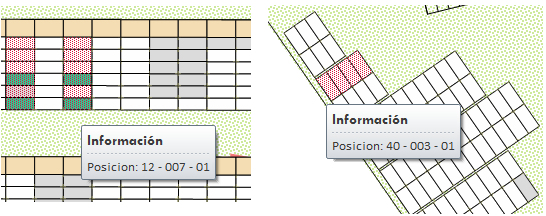

LISTADO DE PILAS: Desde esta sección iremos añadiendo las PILAS ASOCIADAS al PERFIL para la MANO SELECCIONADA. Como comentábamos, vamos a replicar la asignación de PILAS realizada en la sección MANUAL. Pulsaremos el BOTÓN y nos aparecerá un MAPA DE LA TERMINAL desde el que podremos ir añadiendo las pilas una por una. Igual que en la selección MANUAL, donde los combos de CALLE y PILAS nos sugerían opciones donde ya había contenedores similares ubicados, en este caso estas sugerencias las vamos a ver coloreadas en el MAPA. El botón lo que hará sera mostrar o bien las pilas con contenedores del mismo perfil y servicio, o bien las pilas con contenedores del mismo perfil y cualquier servicio.

Para escoger una PILA, simplemente hacemos CLICK en cualquiera de sus andanas, y se sombreará en rojo como parte de nuestra parametrización. Para eliminarla, hacemos CLICK en cualquiera de las pilas ya sombreadas.

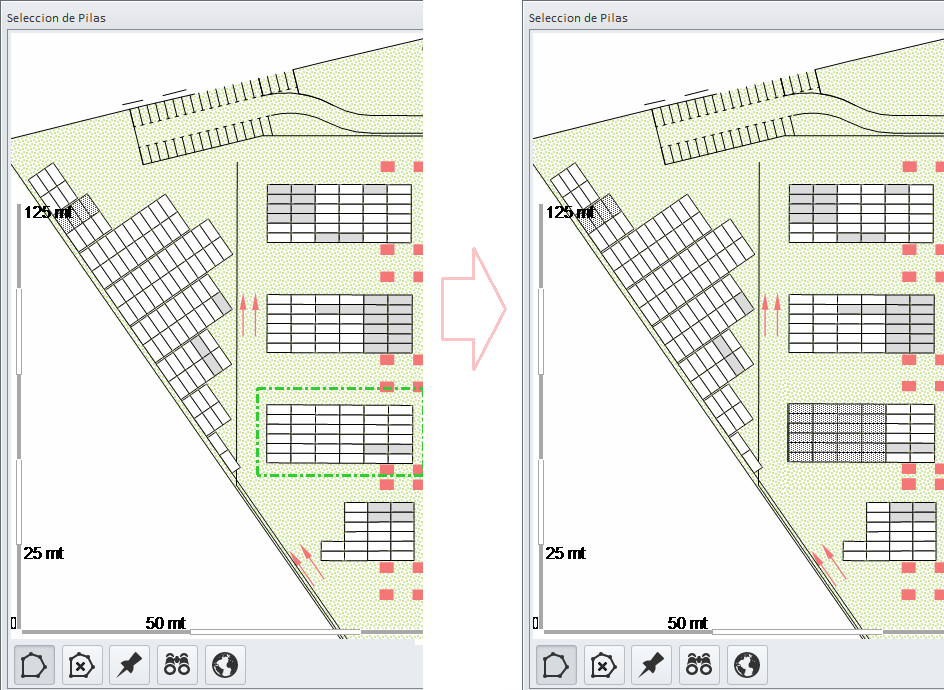

Podremos facilitar la tarea en el caso de que la selección sea MÚLTIPLE, con los iconos , que nos permiten dibujar áreas en el mapa, que incluirán o excluirán, todas las pilas afectadas por el área dibujada y que puedan albergar contenedores del perfil. Como vemos en el ejemplo aunque hayamos seleccionado todo el área, solo incluye las primeras pilas ya que las 2 últimas tienen contenedores de 2 TEU y nuestro perfil es para contenedores de 1 TEU.

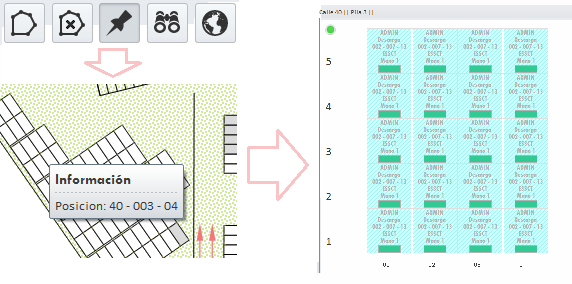

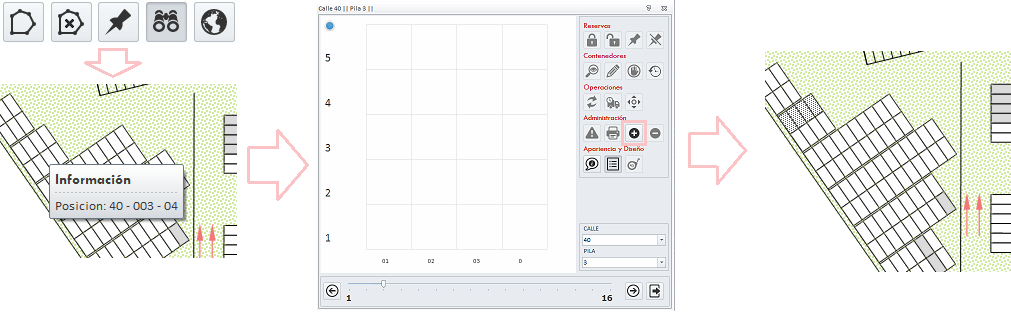

Si no estamos seguros de si queremos añadir o no una pila, podemos pulsar , y así previsualizaremos la PILA, pudiéndose añadir desde la propia visualización.

Además, gracias al botón , podemos decirle al sistema, que además de añadir la pila, haga la reserva automática de todas las CELDAS DISPONIBLES siguiendo el orden de apilamiento asignado a la pila.

Esta sería la pantalla después de añadir las 3 pilas para este perfil, igual que en el ejemplo MANUAL. Como podemos ver en los contadores inferiores, desde el MAPA también se nos va indicando si con las pilas seleccionadas tenemos suficiente hueco para los contenedores del perfil

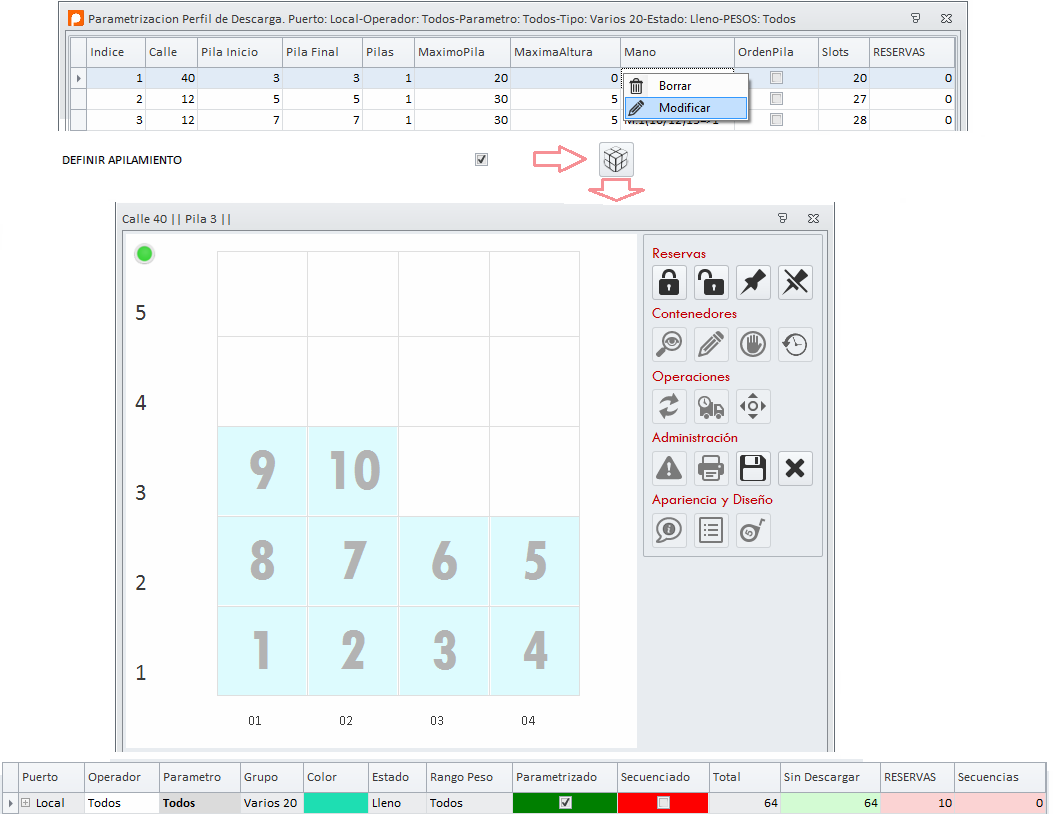

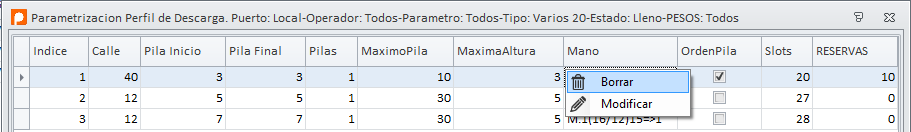

Una vez hemos terminado de añadir las pilas que van a formar parte del PERFIL, podremos ver que se han añadido a nuestro listado con ÍNDICES CORRELATIVOS (Éstos pueden ser modificado desde las pantallas manuales si es preciso). Para cada pila tendremos también un pequeño CHECK para añdirla/eliminarla de la VISUALIZACIÓN.

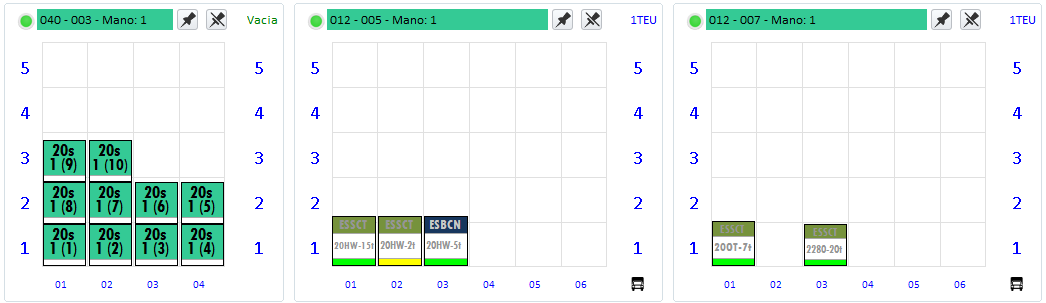

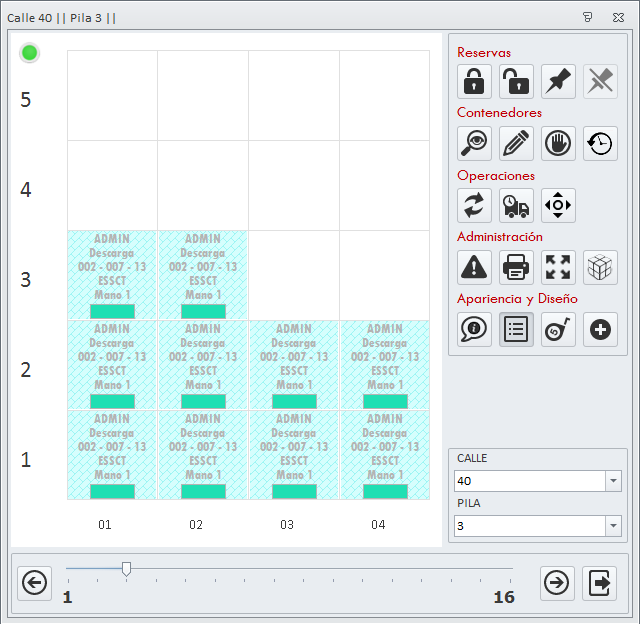

PILAS PARAMETRIZADAS: Una vez hayamos incluido las pilas, estas nos aparecerán en la parte inferior (siempre y cuando su correspondiente CHECK esté marcado en el panel lateral). Desde aquí podremos ir reservando celdas en las pilas. Podremos hacerlo de numerosas formas. La más trivial y sencilla es ir haciendo CLICK en las celdas deseadas. En el ejemplo de la imagen, hemos simulado las 10 reservas que hicimos mediante el método manual.

Para cada PILA podremos ver la cabecera coloreada con el PERFIL que estamos manejando. En la esquina superior derecha podremos ver el tipo de pila (respecto a los contenedores que ya contiene, esto es 1TEU, 2TEU o VACÍA). Los contenedores ya ubicados en estas pilas se representarán de la siguiente forma:

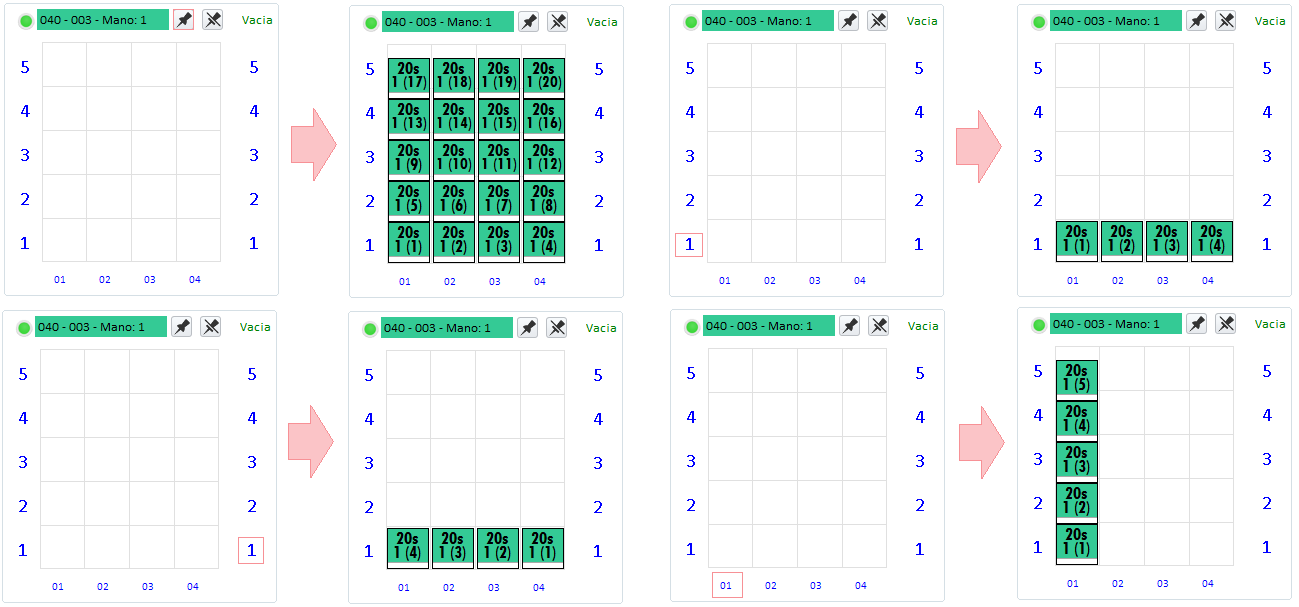

Las reservas aparecerán de la misma forma que la VISTA PREVIA del panel de selección del perfil. En la parte inferior veremos el número de MANO al que pertenecen (# si es para cualquiera), y entre paréntesis el orden de apilamiento de cada una de las celdas. Para agilizar la tarea de reserva, podemos usar los botones superiores (para reservar la pila al completo siguiendo su orden interno de apilamiento, o quitar todas las reservas). También haciendo CLICK en las numeraciones tanto inferiores como laterales, se realizarán reservas barriendo todo el ANCHO/ALTO de la pila según corresponda:

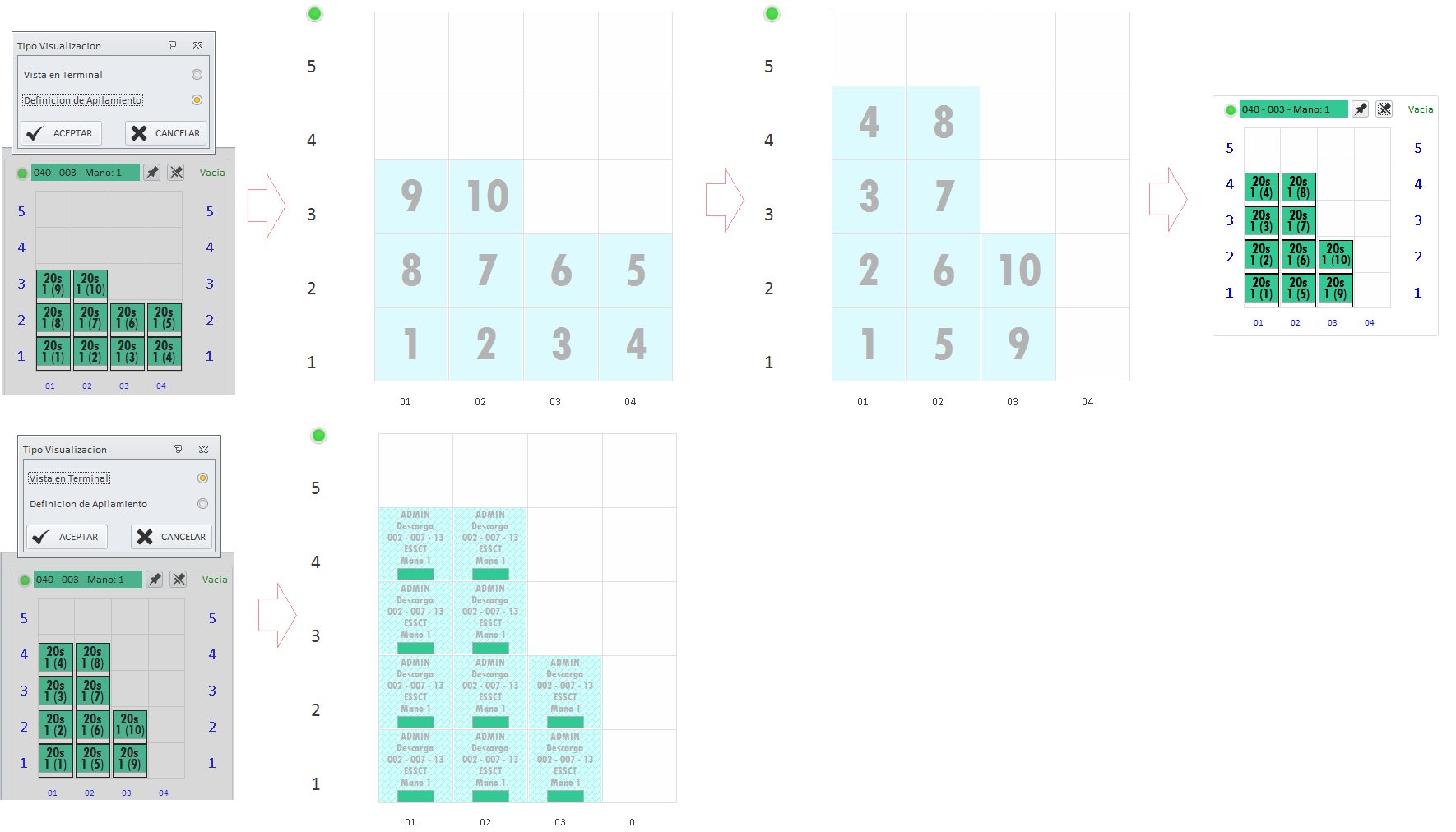

Incluso podemos acceder a una visualización del apilamiento, similar al explicado en la sección MANUAL, para reorganizar las reservas. Para ello haremos doble CLICK en la cabecera de la pila, y de las opciones escogeremos DEFINICIÓN DE APILAMIENTO. La otra opción simplemente nos abre la pila en terminal para que veamos una representación de las reservas que hemos llevado a cabo.

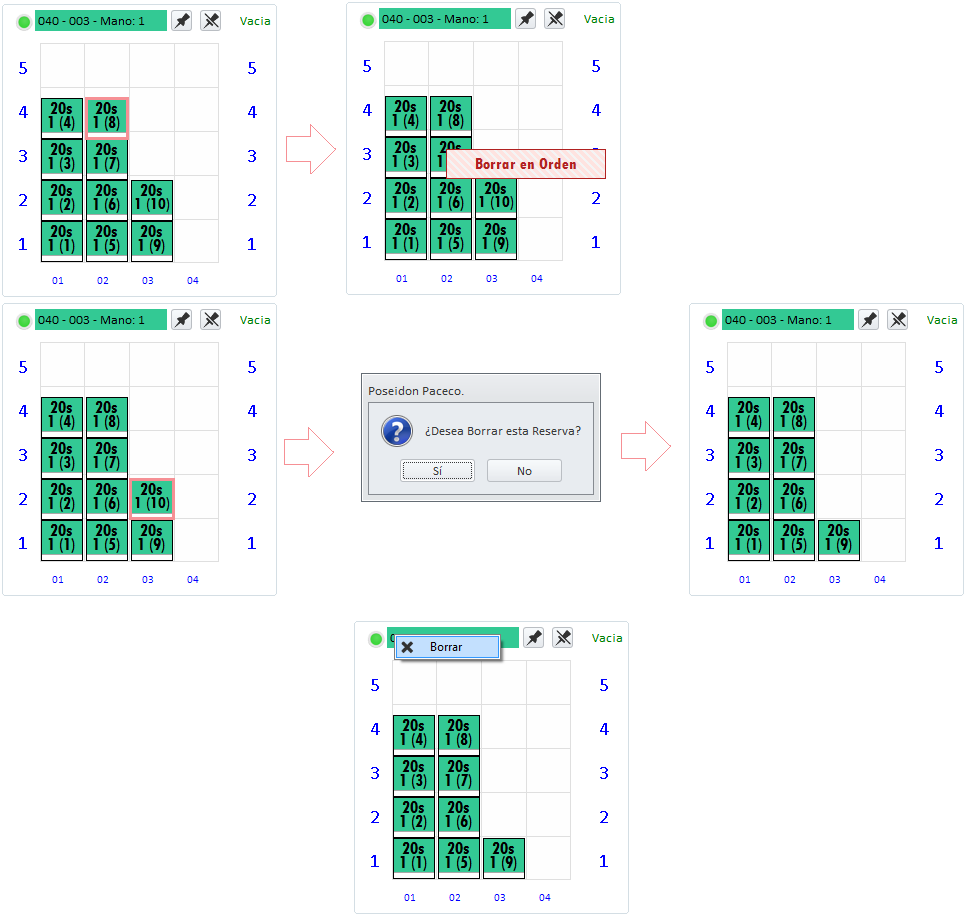

Para eliminar una reserva, basta con que hagamos CLICK en la celda correspondiente (Siguiendo el orden inverso al que fueron creadas). Si lo que deseamos es eliminar la pila de las parametrizadas para el perfil, hacemos CLICK derecho en la cabecera, y pulsamos BORRAR (evidentemente, se eliminarán las reservas que hubiese asociadas a esa pila para el perfil).

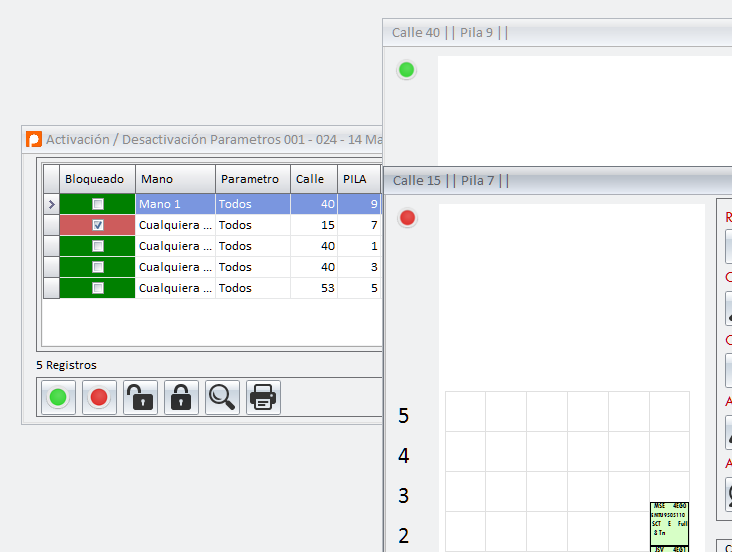

Las parametrizaciones han de ser únicas por andana, de tal forma que si entre dos perfiles se comparte alguna PILA, o incluso si 2 manos diferentes comparten la misma PILA, las andanas que estén en uso en una parametrización no podrán ser usadas en otras. Para poder identificar estos casos, las andanas aparecerán coloreadas en GRIS si se trata de parametrizaciones de otro perfil, o en ROJO si se trata de parametrizaciones del mismo perfil pero de otra mano.

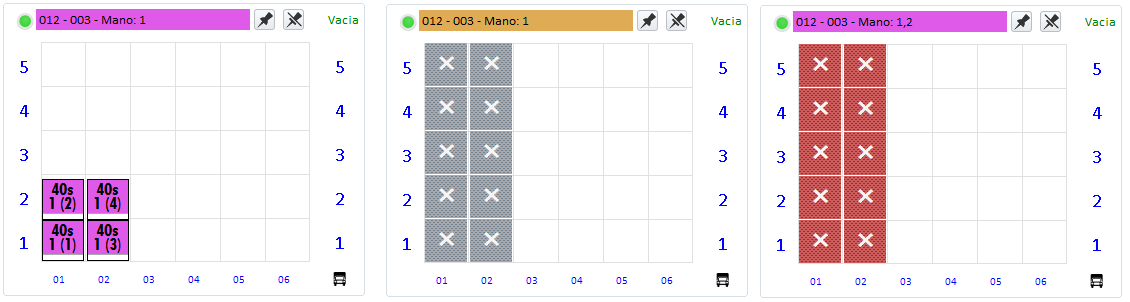

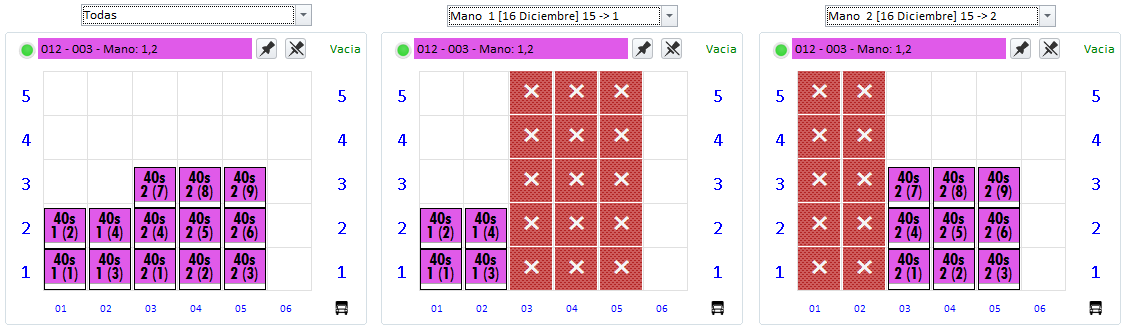

Además, como se explicó en la sección MANOS/COLORES, el combo nos permite visualizar TODAS las manos de una vez (es solo una visualización, no se puede trabajar con esta opción escogida), y poder visualizar cada mano en particular. Veamos la perspectiva desde 3 puntos de vista diferentes para una misma situación

Podemos ver como en la primera visualización aparecen todas las reservas, y para cada celda, la mano a la que pertenece esa reserva. Cuando seleccionemos una mano en concreto, veremos solo las reservas de esa mano, y las de la otra mano aparecerán como andanas que no podemos usar.

SELECCIÓN DE BAYS

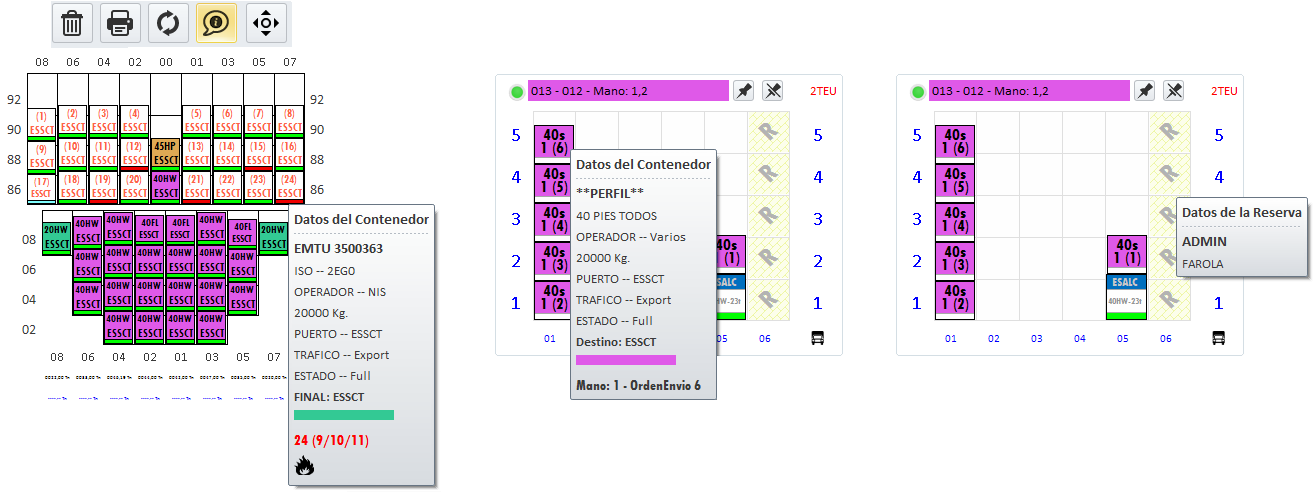

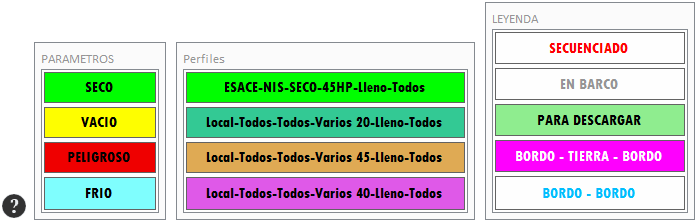

En nuestra pantalla siempre nos va a acompañar la visualización de, al menos, un BAY. En esta sección aparecerán representados todos los contenedores a descargar, identificados por el color del perfil al que pertenecen, y el resto de contenedores del buque, sin color de fondo y con las letras en un gris más claro. Esta es la información que tendremos, tanto de ellos, como de aquellos que están en el barco, pero no tenemos que descargar:

En la barra superior, tendremos un COMBO para escoger la sección a visualizar (CUBIERTA / BODEGA / COMPLETO). Si queremos o no visualizar el BAY PAR en caso de existir, el listado de BAYS, y un CHECK para FORZAR LA POSICIÓN que veremos más adelante. El listado de BAYS, que nos sirve para navegar entre ellos, se coloreará en función del perfil en el que nos encontremos, coloreando del color del perfil aquellos BAYS donde tenemos contenedores del mismo. El resto de BAYS se colorearán o bien de GRIS si existe descarga pero no de este perfil, o en BLANCO si no existe descarga local. Además los dígitos estarán en ROJO en el BAY en el que nos encontremos localizados actualmente

Desde los BAYS lo que podremos ir haciendo es generar la SECUENCIA, que como hemos explicado al principio, no tiene ninguna implicación operativa, simplemente se trata de una estimación de trabajo orientativa. La única consecuencia que tendremos es que si SECUENCIAMOS, entonces obligatoriamente, estaremos generando reservas para los contenedores secuenciados. Esto no quiere decir que si secuencio 10 contenedores y se generan 10 reservas estas estén asociadas a esos 10 contenedores. Cualquiera que pertenezca al mismo perfil podrá ubicarse en esas reservas. La SECUENCIA nos ayuda a generar reservas pero no hay una relación directa entre CONTENEDOR SECUENCIADO y RESERVA EN CAMPA. La única manera que tenemos de hacer esto si se diese el caso, sería usando el CHECK FORZAR que se encuentra en la parte superior derecha.

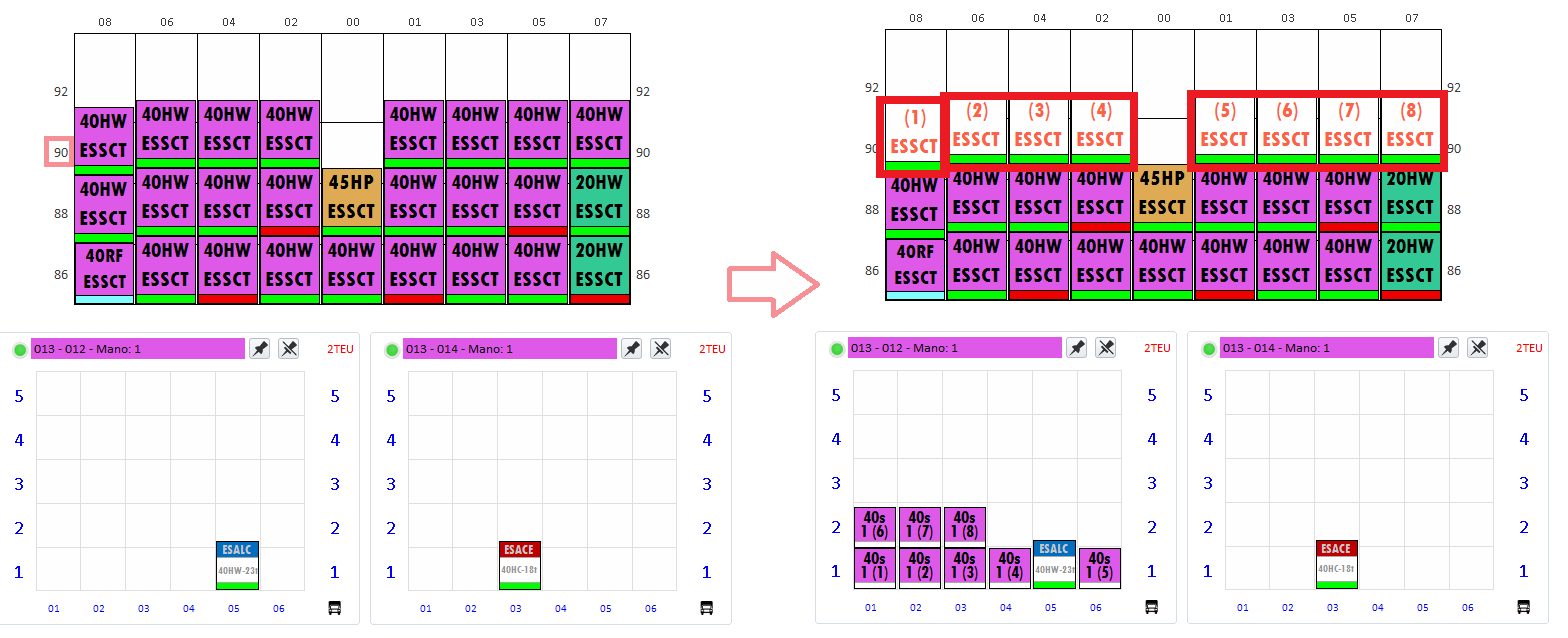

Para secuenciar un contenedor, simplemente hacemos CLICK en la celda correspondiente. Hay que tener en cuenta que solo podrán secuenciarse aquellos contenedores que no tengan otros encima, ya que hay que respetar un orden lógico. Como siempre han de existir, al menos, tantas reservas como contenedores secuenciados haya, cuando secuenciemos un contenedor pueden ocurrir dos cosas: que ya exista una reserva disponible, con lo que el sistema no tiene que realizar ningún trabajo adicional, o que no existan reservas suficientes, por lo que el sistema ha de buscar la siguiente posición libre para reservarla. Para ello tendrá en cuenta las parametrizaciones disponibles y los órdenes de apilamiento interno de las pilas. Si no es capaz de generar una reserva, no será capaz de secuenciar el contenedor. Cuando secuenciemos un contenedor, su aspecto en el BAY cambiará, pasando a estar con las letras en rojo, y con el orden que se ha definido para él entre paréntesis.

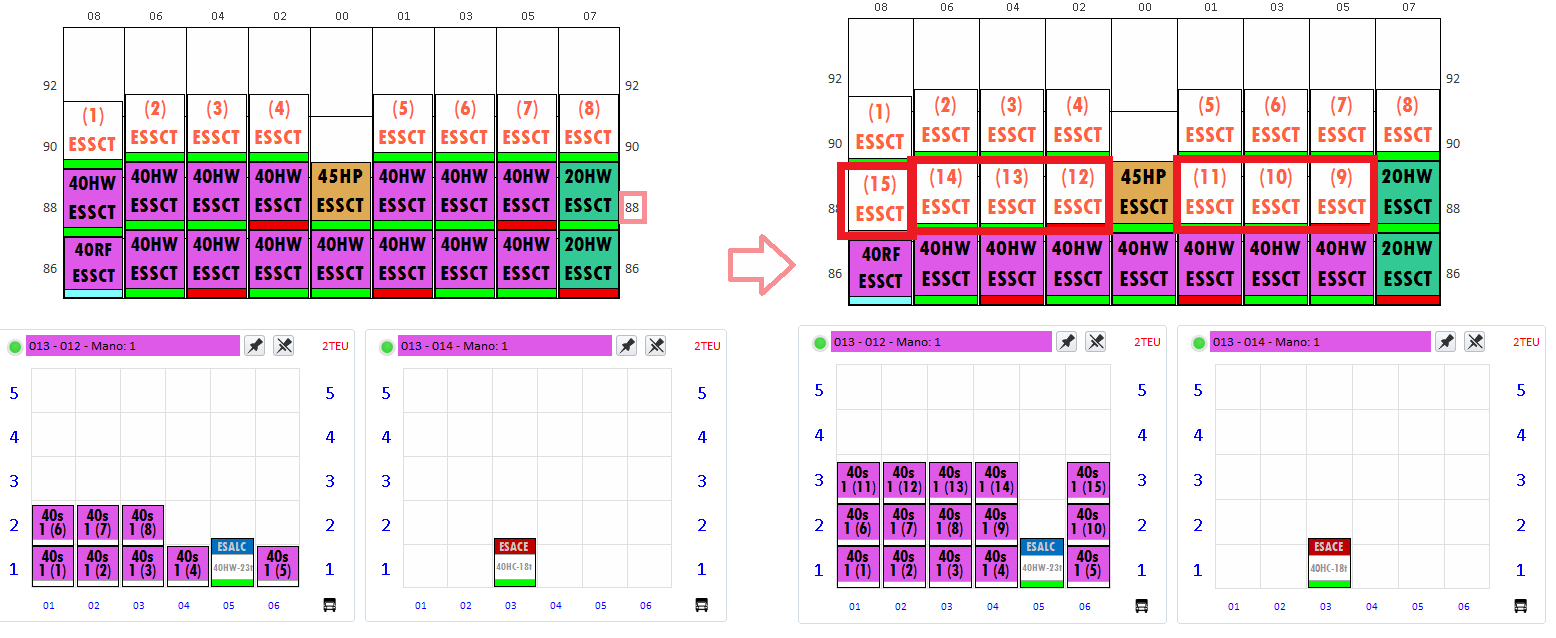

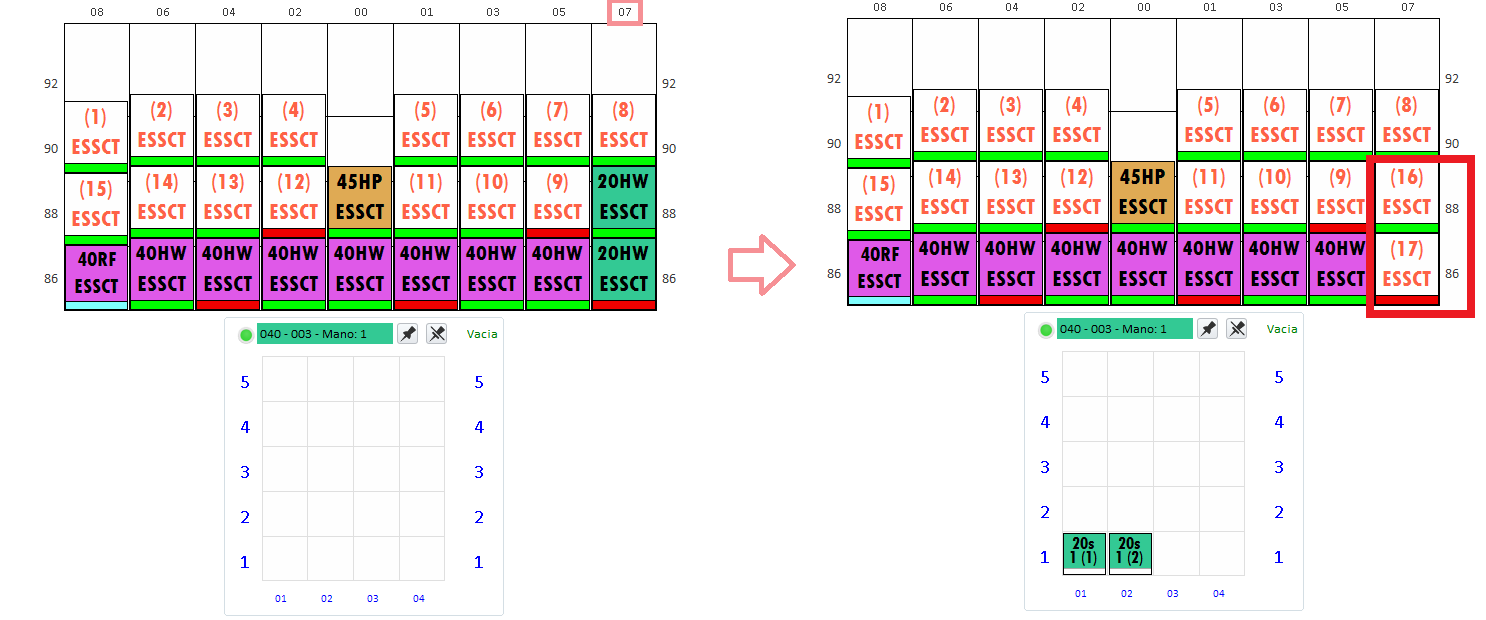

Igual que en la reserva dentro de las pilas, para facilitar la secuenciación de un BAY, podemos apoyarnos en las numeraciones laterales y superiores, para barrer una zona y que intente secuenciar todos los elementos en orden, ubicados en esa zona. Hay que tener en cuenta que si no existen zonas definidas para un perfil en concreto, no va a secuenciar los elementos, y en consecuencia tampoco los que se encuentren debajo (hay que conservar el orden). Por tanto, si queremos aprovechar esta funcionalidad al máximo, es recomendable que ya tengamos asignadas suficientes zonas como para poder realizar las reservas necesarias:

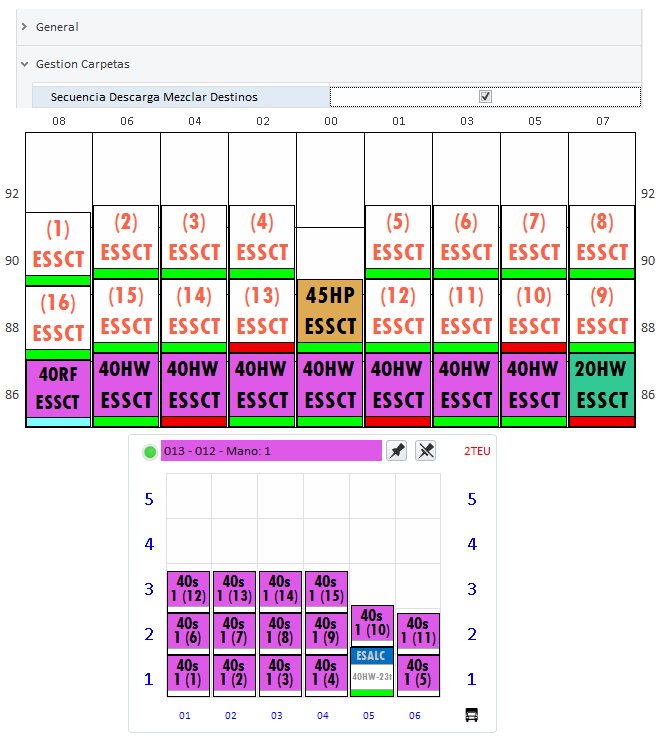

PASO 1. DE IZQUIERDA A DERECHA.

PASO 2. DE DERECHA A IZQUIERDA.

PASO 3. DE ARRIBA A ABAJO (SE HA AÑADIDO ZONAS DISPONIBLES PARA LOS '20HW', POR ESO EN LOS PASOS PREVIOS NO SE SECUENCIARON)

Como podemos observar en el PASO 2, el cálculo automático de celdas de reserva no ha tenido en cuenta la andana 5. Esto es porque ya existe un contenedor con destino ESALC, y el sistema está configurado para NO MEZCLAR DESTINOS. Podemos cambiar esta configuración, y de ese modo se reservarán huecos encima de ese contenedor.

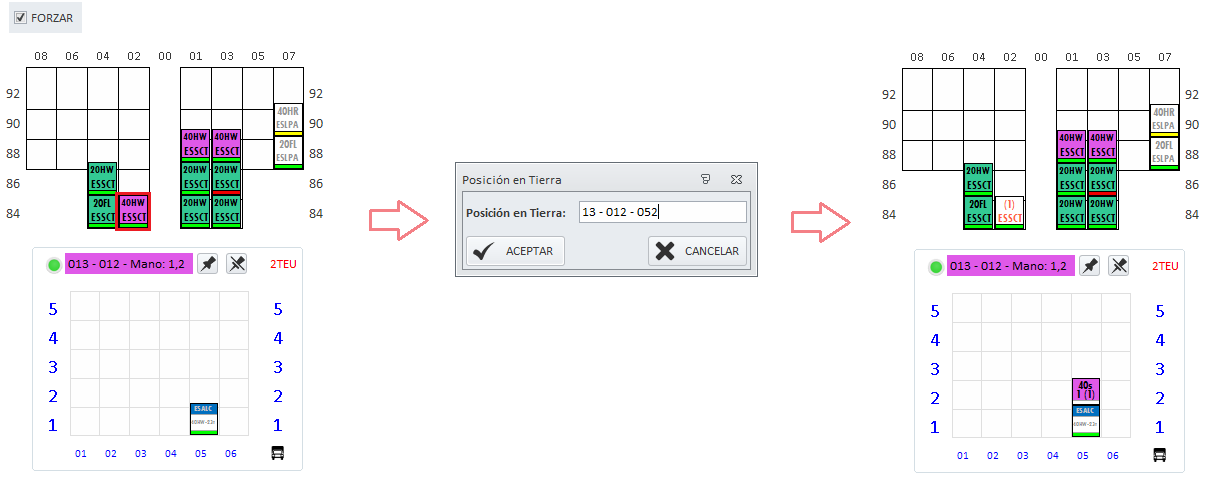

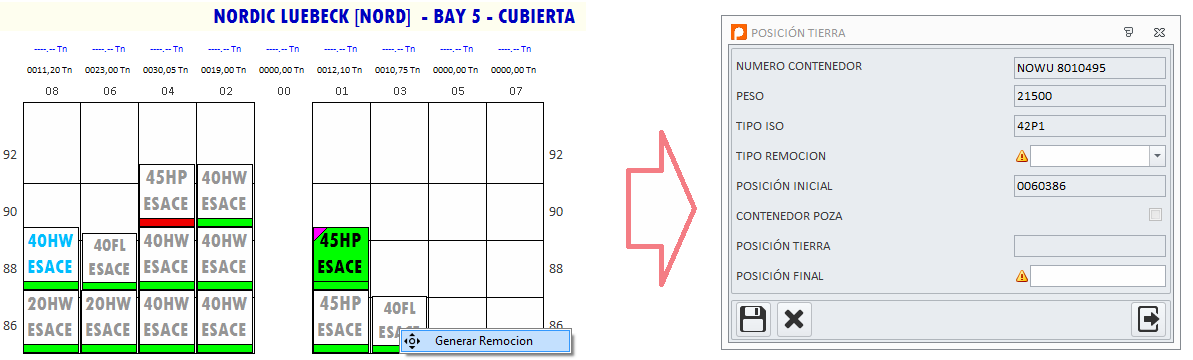

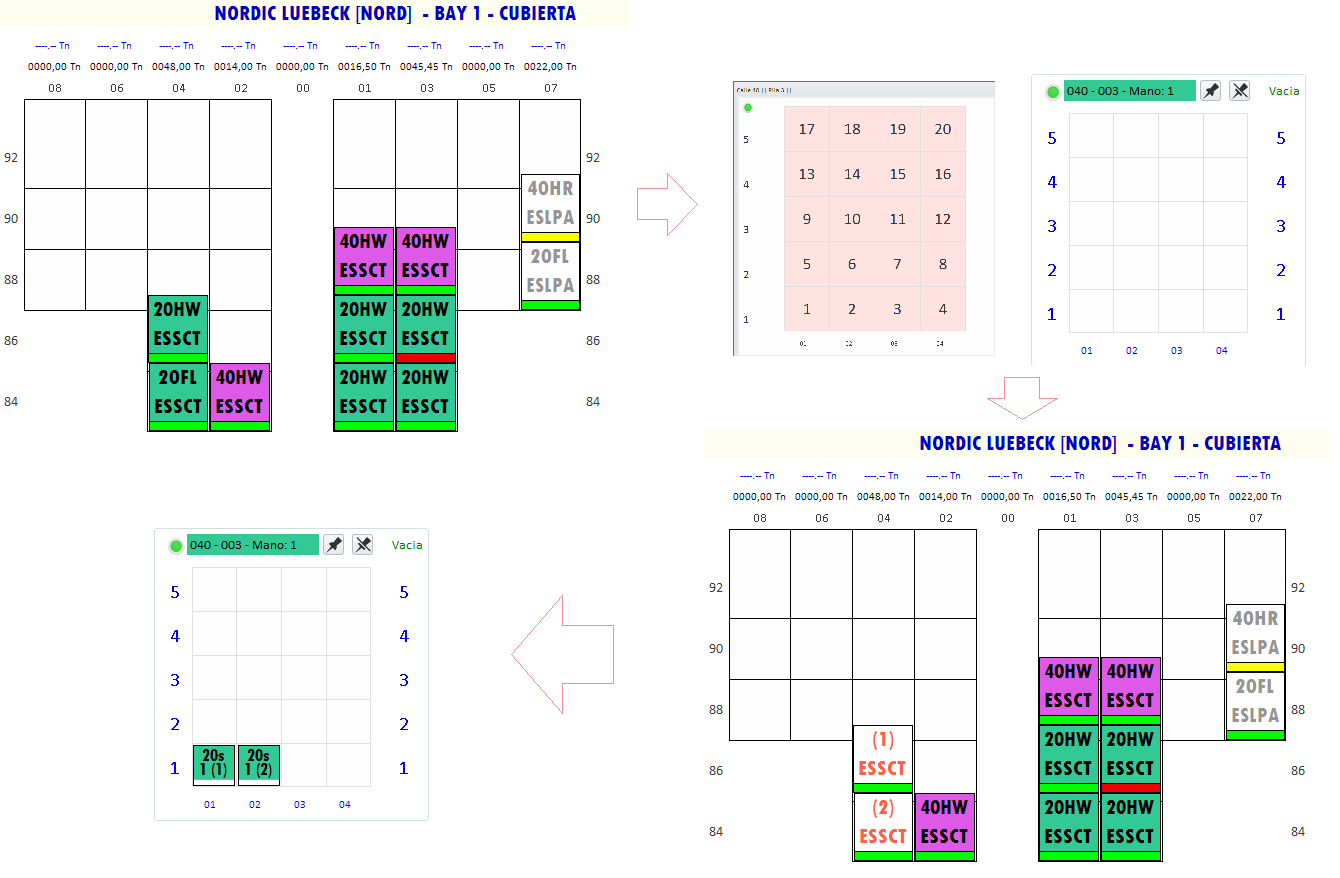

Como hemos explicado antes, podemos forzar que un contenedor ocupe una posición concreta dentro de las pilas que hemos establecido como parte de las zonas del perfil:

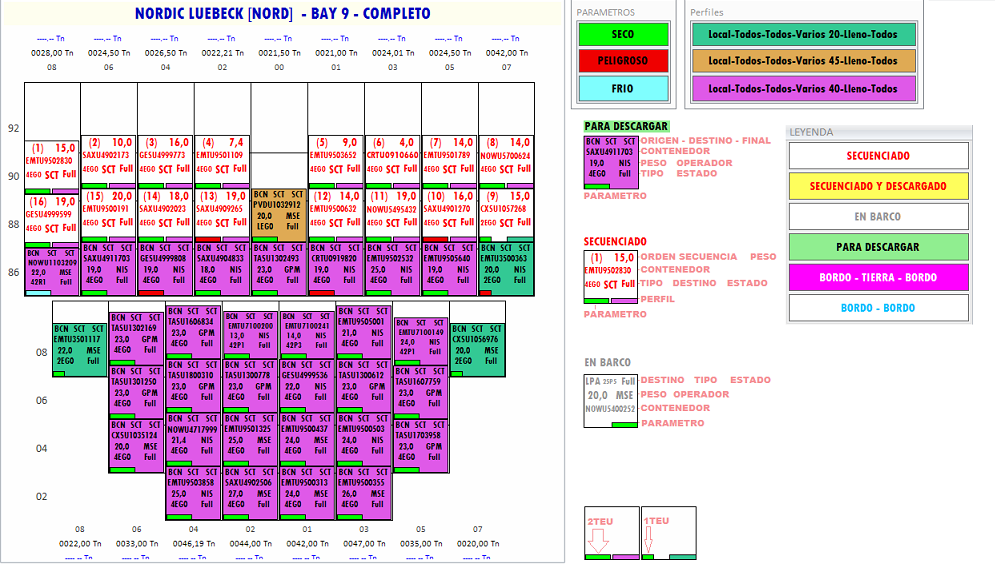

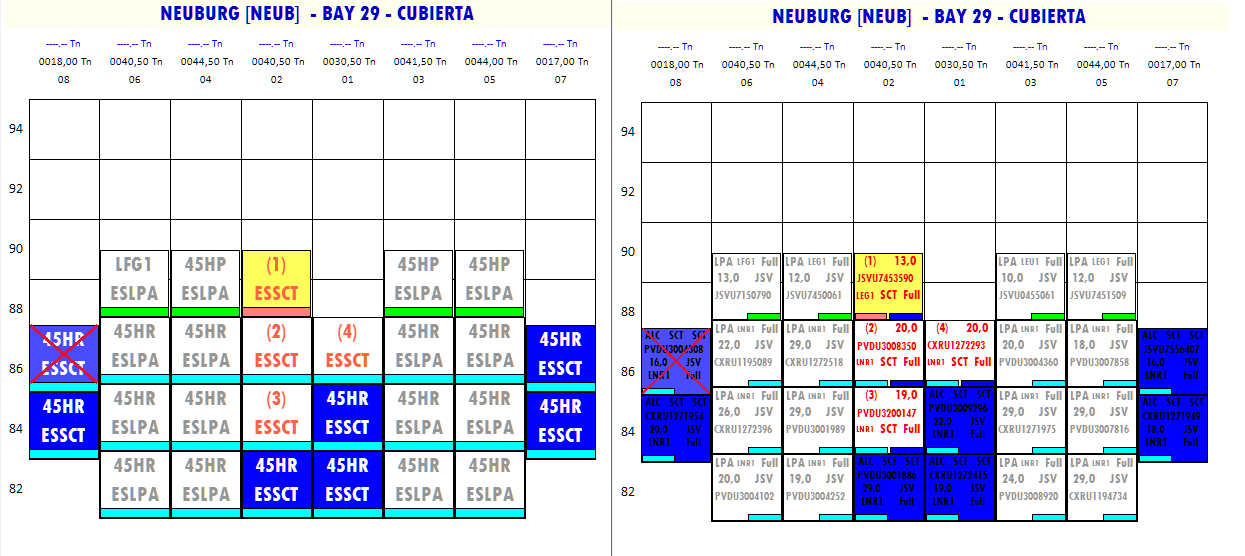

Para una visualización en detalle del BAY en el que nos encontramos, podemos hacer DOBLE CLICK en la cabecera del mismo, y nos aparecerá una visualización ampliada:

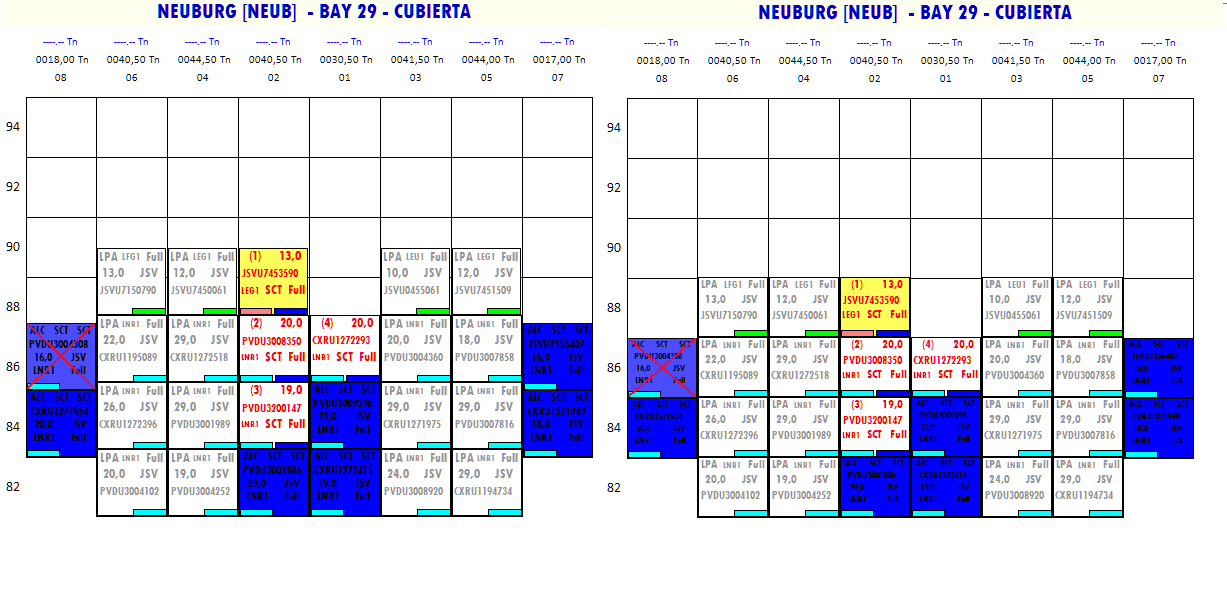

Los contenedores que ya han sido descargados también se representarán en los BAYS, pero a diferencia de los que no lo están, aparecerán marcados con ASPA ROJA (en el caso de no estar secuenciados) o con el FONDO EN AMARILLO (en el caso de haber estado secuenciados)

Independientemente del formato o /y tamaño elegido

Y como siempre esta información podemos imprimirla.

LISTADO DE SECUENCIA

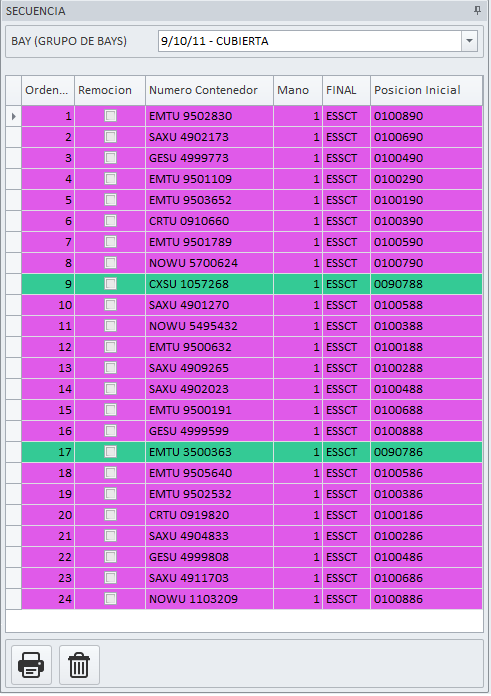

Todos los elementos que vamos secuenciando, se van a guardar en un listado ordenado que podremos consultar, borrar, e imprimir en una pantalla emergente situada en el margen derecho de la pantalla. Esta pestaña, nos mostrará el listado tanto general, como para cada GRUPO DE BAYS en particular.

BARRA DE HERRAMIENTAS Y CONTADORES

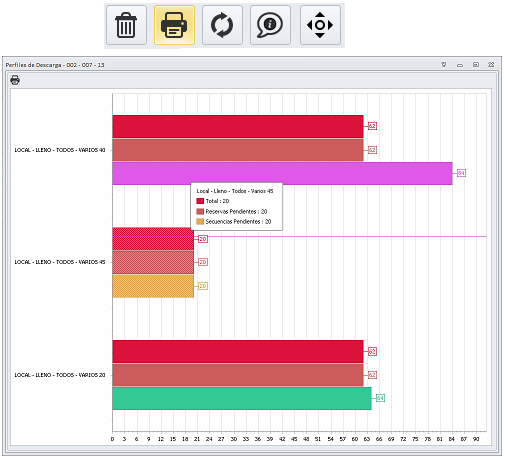

En la parte inferior, tendremos una serie de contadores que nos van a indicar como llevamos de avanzada la tarea de asignar zonas a nuestros perfiles. Nos aparecerá el TOTAL A DESCARGAR, el TOTAL DE RESERVAS REALIZADAS y el TOTAL DE ELEMENTOS SECUENCIADOS. Los mismos 3 contadores aparecerán para el PERFIL que tengamos seleccionado

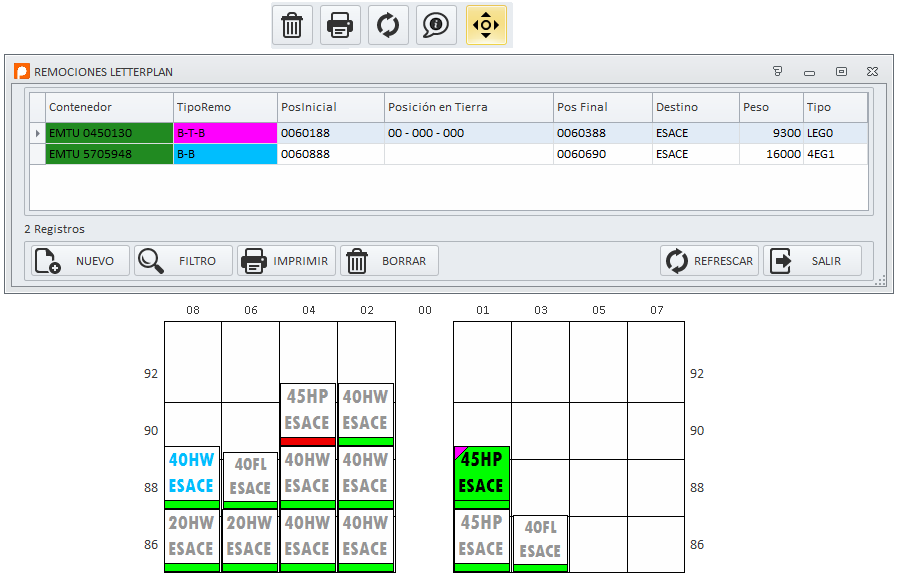

El resto de botones tienen las siguientes funcionalidades:
