MANUAL DE GESTIÓN DE CONTENEDORES
1. VISUALIZACIÓN CELDA
Para nosotros una pila es un lugar dividido en huellas de 20' donde podemos colocar contenedores, si queremos colocar contenedores de 40' unimos dos huellas.
Cuando nosotros visualizamos una pila llena en nuestro sistema ,lo que estamos viendo es la parte frontal o la parte trasera de los contenedores que en ella están
Si no hay contenedores lo que vemos son los huecos que representan las posibles partes traseras y frontales de contenedores estándar de 8'6'' X 8' Alto X Ancho

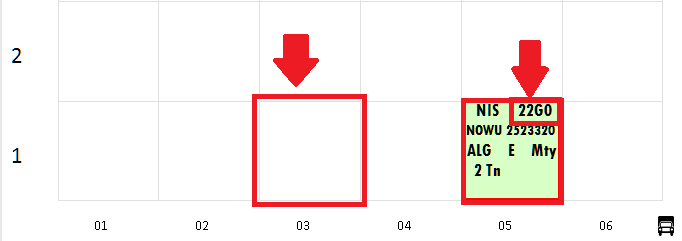

1.1. Celda Vacía
Una celda vacía es un rectángulo de 8'6''X8' de fondo blanco
Una Celda vacía es una posible ubicación donde cabría un contenedor cuyo segundo caracter del Código ISO es 2 que nos indica que el contenedor tiene 8'6'' alto por 8' de ancho ,por ejemplo un 22G0,42U1....Para más información debemos de ir al apéndice ELEMENTOS RELACIONADOS CON UNA TERMINAL> Contenedores >Código ISO 6346
El resto de los contenedores o no llenan la celda o la sobrepasan.
1.2. Celda Reservada
Una celda reservada es un rectángulo de 8'6'' X 8' cuyo fondo depende del tipo de reserva y nos indica que en esa posición no se puede colocar un contenedor

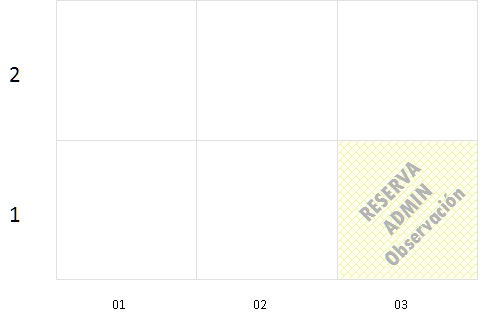

1.2.1. Reserva normal
Una celda reservada es un rectángulo de 8'6'' X 8' cuyo fondo es amarillo, con información sobre el usuario de quien la creó y una observación
1.2.2. Reserva Fija
Una celda reservada es un rectángulo de 8'6'' X 8' cuyo fondo es rosa palo, con información sobre el usuario de quien la creó y una observación.

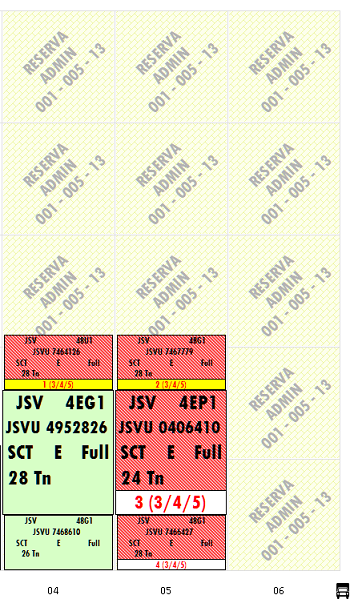

1.2.3. Reserva Secuencia de Carga
Una celda reservada es un rectángulo de 8'6'' X 8' cuyo fondo es amarillo, con información sobre el usuario de quien la creó y con el Código de la carpeta a la que esta asociada

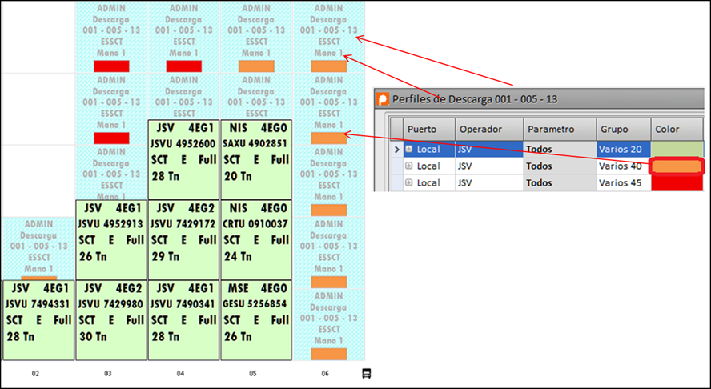

1.2.4. Reserva Secuencia de Descarga
Una celda reservada es un rectángulo de 8'6'' X 8' cuyo fondo es azul cielo, con información sobre el usuario de quien la creó ,indicando que es de descarga,el código de la carpeta a la que esta asociada , destino del perfil, mano en la que se creo y color del perfil a la que pertenece, para saber más cosas sobre la secuencia de carga hemos de ir a Carpetas Activas >Planos >Planificación y Secuencia de Descarga

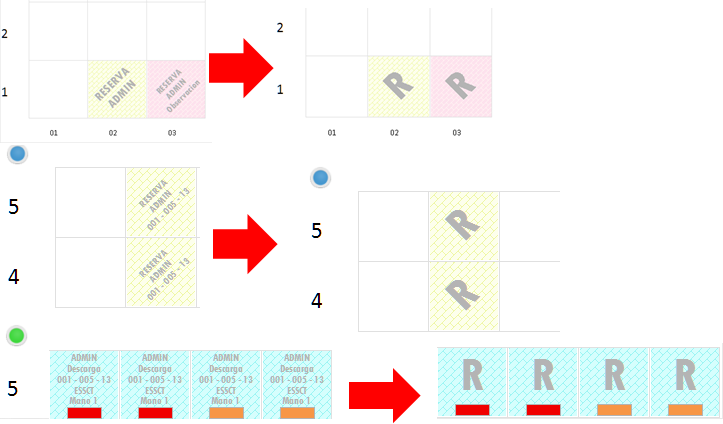

1.2.5. Reservas Formato Reducido
Hemos estado hablando de como se representan las reservas en su apariencia mas completa pero existe otra más reducida si cambiamos en la pila a Formato Reducido
1.3. Celda Contenedor
Las celdas con contenedores varían dependiendo de la información que el contenedor tenga, pueden variar en color, tamaño,iconos y tipo de información mostrada en la celda.
1.3.1. Color
El color de fondo de la celda donde se encuentra un contenedor nos da información sobre el contenedor y su actividad.
1.3.1.1. Color Estándar
El color estándar de los contenedores que no tienen ninguna actividad marcada es verde independientemente del formato

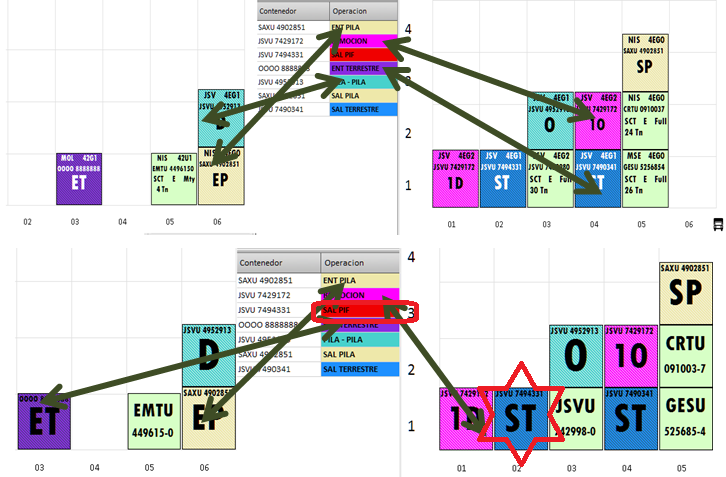

1.3.1.2. Color Operaciones Terrestres
Pero si el contenedor tiene algún tipo de actividad pendiente, el color de fondo del contenedor varía, según sea el color de la operación que tiene pendiente, tanto en su Formato Reducido como en Formato Ampliado.
Sólo aquellas operaciones que denominamos suboperaciones como pueden ser las entradas y salidas a pif , almacen, etc...(Para más información Maestros>Operaciones) Este tipo de Operaciones se visualizan con el color de las Operaciones de Ent Terrestre y Sal Terrestre
1.3.1.3. Color Operaciones Marítimas , Carpetas, Secuencia de Carga
Las operaciones marítimas tienen una representación similar a las Terrestres
La entrada en ambos formatos aparece del color que tiene la entrada marítima
La representación en las pilas con contenedores que están relacionados con operativa marítima la vamos a ver paso a paso. Para entender este tipo de Operativa has de ir a la parte

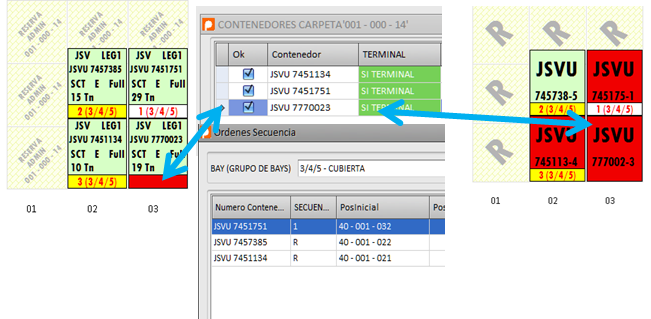

1.3.1.3.1. Contenedores en la Carpeta Sin Secuenciar
Son aquellos contenedores que están agrupados para ser embarcados pero aun no se ha determinado en que momento de la operativa se va a hacer (no secuenciados)
Este tipo de contenedores nos aparecen en el Formato Ampliado con una banda en la parte inferior de la celda , del mismo color que el color de la carpeta a la que pertenecen.En el Formato Reducido, vemos que el color ocupa todo la superficie del contenedor
1.3.1.3.1.1. Contenedores en la Carpeta y Secuenciados
Tenemos también la variante en la que tenemos contenedores que están en la carpeta y han sido secuenciados
Este tipo de contenedores en Formato Ampliado , tiene una banda en la parte inferior, con fondo blanco y una leyenda que indica el orden de secuencia y el bay en el que se realiza dicha operación.El fondo blanco indica que se trata de una operación de Sal Marítima

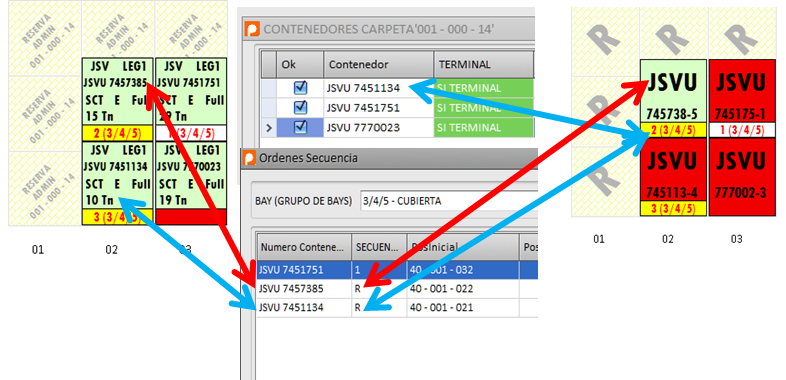

1.3.1.3.1.1.1. Contenedores Remocionados En Secuencia
Aquí también existe la variante de si los contenedores que son remocionados en la secuencia y pertenecen a la carpeta y los que no son y no pertenecen a la carpeta.
En el Formato Ampliado, las remociones son iguales tanto pertenezcan a la carpeta o no son de color verde con una banda amarilla en la parte inferior con una leyenda que indica el orden de secuencia y el bay al que pertenece la orden.
Por otro lado, en el momento en que cambiamos al Formato Reducido vemos unas variantes en el color de fondo que nos indica si realmente el contenedor perntenece o no a la carpeta, ya que los que pertenecen a la carpeta su color de fondo es el de la carpeta

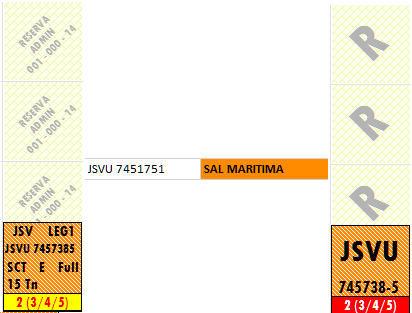

1.3.1.3.1.1.1.1. Contenedores Enviados a Grúa
Si enviamos los contenedores de la secuencia a grúa no cambia nada más que el color de fondo en el Formato Reducido que nos lo pone como el color de la orden a la que pertenece y la banda de la parte inferior la cambia por una de color rojo
1.3.1.4.
Visualización Colores de Parametros
Esta herramienta nos permite colorear los contenedores de la pila según el color de parámetros de los mismos, para ello sólo debemos de hacer un doble click sobre el botón de Activar/Desactivar parametros
Además

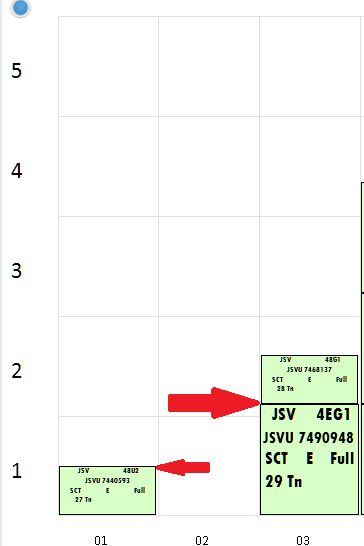

1.3.2. Distintos Tamaños
Dependiendo del tamaño del contenedor , podemos tener contenedor que cubren toda la celda, menos de la celda o sobrepasan la celda.
Sea Formato Reducido o Ampliado el tamaño es el mismo , solo que la información que en el aparece es distinta

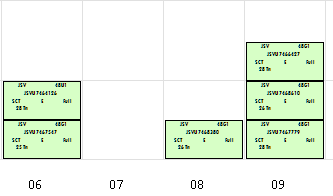

1.3.2.1. Tamaños de Altura Menor a la Estándar
Los contenedores con tamaños menores que el tamaño estándar, son aquellos que no cubren la celda completa.

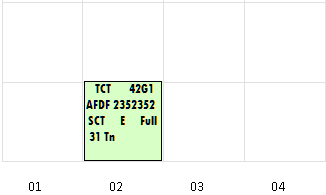

1.3.2.2. Tamaño de Altura Estándar
Son aquellos contenedores cuya altura encaja perfectamente en la celda estándar
1.3.2.3. Tamaño de Altura Superior a la Estándar
Son aquellos contenedores cuya altura sobresale de la celda estándar
1.3.3. Iconos y señales
Existen una serie de iconos que aparecen en el Formato Ampliado
1.3.3.1.
Peligros
Los peligrosos son aquellos contenedores que transportan mercancía peligrosa y por lo tanto han de ser notificados de forma visible en nuestra terminal
1.3.3.2.
Frió
Un contenedor puede tener temperatura, por tanto su parámetro es frió y se representan como fríos siempre y cuando sea contenedores que no necesiten estar enchufados
1.3.3.3.
Enchufados
Son aquellos contenedores que además de tener temperatura, se enchufan a la corriente eléctrica
1.3.3.4.
Sobredimensionado
Son aquellos contenedores que la carga le sobresale en alguna de las tres dimensiones.

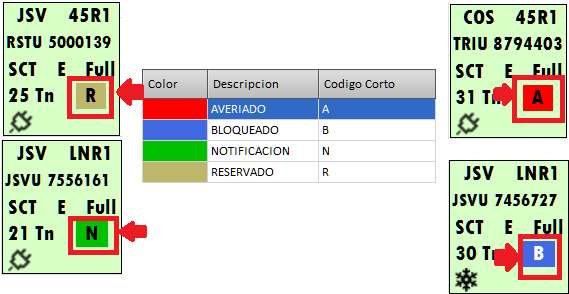

1.3.3.5. Notificaciones
Son aquellos contenedores que por algún motivo queremos que al ser revisados se preste sobre ellos, al menos algún tipo de anexión
1.3.4. Información del Contenedor
La información que nos aparece dentro de la celda del contenedor depende del formato elegido y también si vemos el frontal o la parte trasera.

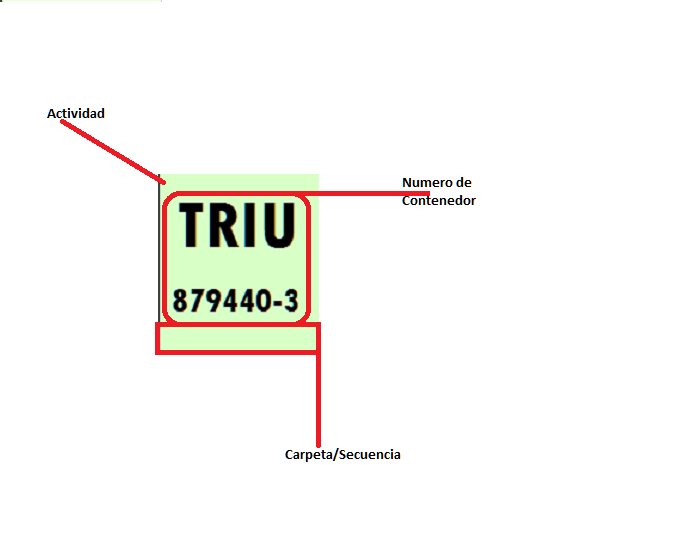

1.3.4.1. Formato Reducido parte delantera
En este formato la información es sólo nos habla del
-
Número del contenedor
-
Actividad
Si el fondo es verde el contenedor no tiene ninguna operación pendiente
-
Carpeta/Secuencia
Mediante una banda en la parte inferior nos dice si el contenedor pertenece a una carpeta y/o Secuencia
Celda Contenedor Formato Reducido

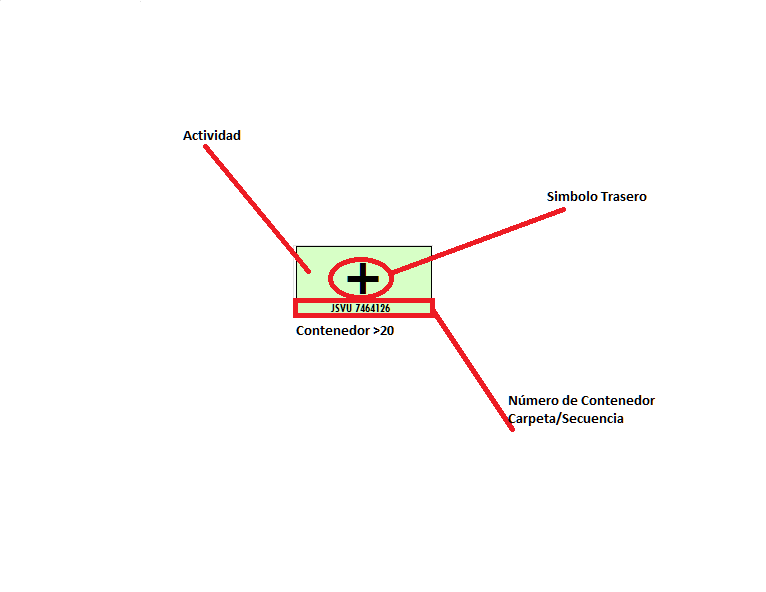

1.3.4.2. Formato Reducido parte delantera
Esta parte solo existe para los contenedores de >20' y su visualización es muy sencilla.
-
Contenedor >20'
Lo primero que nos indica un con la parte trasera es que el contenedor es de más de 20' y por tanto para nuestra aplicación cuando un contenedor ocupa mas de una huella de 20' lo representamos situado en dos pilas la de menor número con para la parte delantera y la adyacente por la parte superior la parte trasera
-
Actividad
Al igual que la parte delantera el color de fondo de la celda nos dice si el contenedor se encuentra en medio de alguna operativa en curso.
-
Símbolo Trasero
Este símbolo nos indica que estamos viendo la parte trasera de un contenedor y que en la pila adyacente inferior , se encuentra la parte delantera del mismo
-
Número de contenedor. Carpeta/Secuencia
Nos dice que contenedor esta ocupada la posición y si existe un color de fondo para el número de contenedor , nos indica que se encuentra envuelto en secuencia y/o carpeta
Parte Trasera Celda del Contenedor Formato Reducido

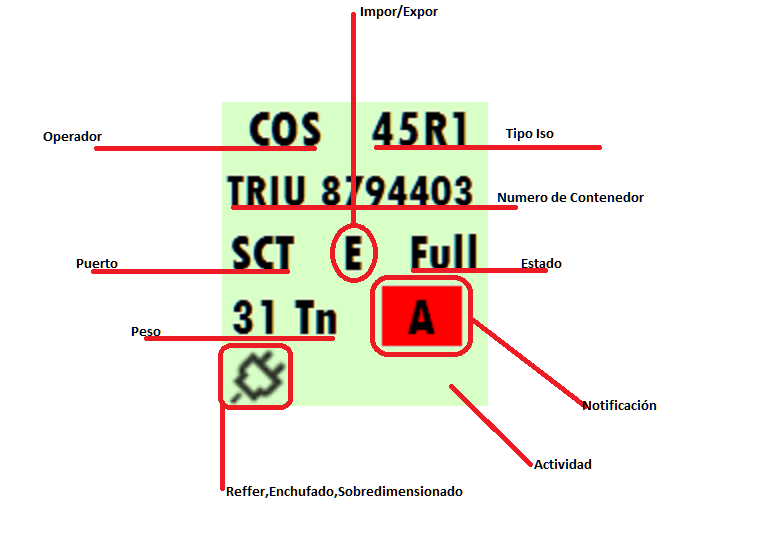

1.3.4.3. Formato Ampliado parte delantera
La información que podemos ver en la parte delantera de una celda de contenedor en Formato Ampliado es:
-
Primera línea
-
Izquierda: Código de Operador
-
Derecha : Tipo Iso
Si existe el color de fuente es negro , si no el color fuente no es negro
-
-
Segunda línea :
-
Número de Contenedor
-
-
Tercera línea
-
Izquierda : Código Puerto
-
Centro: Exportación / Importación
-
Derecha : Estado
-
-
Cuarta línea:
-
Izquierda : Peso
-
Derecha : Notificación
Este campo dependerá de si existe alguna notificación para este contenedor o no
-
-
Quinta línea:
-
Contenedor "Especial" :
Nos dice a través de un icono si el contenedor es Reefer, Enchufado, Sobredimensionado.
-
Banda : Carpeta o Secuencia
Recordemos que la banda inferior nos indica si el contenedor está en una carpeta o si esta metido en algún trozo de secuencia de carga
-
-
Color de fondo
Nos dice si el contenedor esta sin actividad alguna VERDE o si por el contrario tiene alguna operación pendiente
Parte delantera Celda del Contenedor Formato Ampliado
1.3.4.4. Formato Ampliado parte delantera
Esta parte solo existe para los contenedores de >20' y su visualización es muy sencilla.
-
Contenedor >20'
Lo primero que nos indica un con la parte trasera es que el contenedor es de más de 20' y por tanto para nuestra aplicación cuando un contenedor ocupa mas de una huella de 20' lo representamos situado en dos pilas la de menor número con para la parte delantera y la adyacente por la parte superior la parte trasera
-
Actividad
Al igual que la parte delantera el color de fondo de la celda nos dice si el contenedor se encuentra en medio de alguna operativa en curso.
-
Símbolo Trasero
Este símbolo nos indica que estamos viendo la parte trasera de un contenedor y que en la pila adyacente inferior , se encuentra la parte delantera del mismo
-
Número de contenedor. Carpeta/Secuencia
Nos dice que contenedor esta ocupada la posición y si existe un color de fondo para el número de contenedor , nos indica que se encuentra envuelto en secuencia y/o carpeta
Parte Trasera Celda del Contenedor Formato Ampliado
